NH2000针式水听器


品牌: 英国PA
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2023-12-07 11:33

公司基本资料信息
详细说明

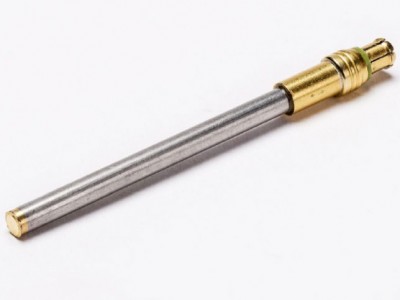

NH2000针式水听器,NH2000 PVDF水听器详细介绍:

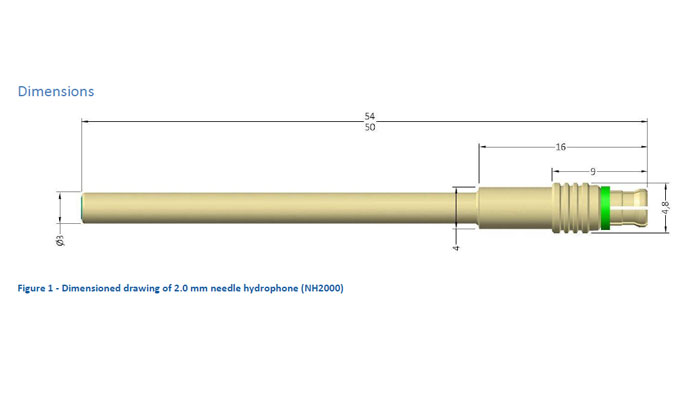

NH2000针式水听器,NH2000 PVDF水听器是 Precision Acoustics Ltd. 制造的一系列针式水听器之一。它设计用于与带电源的潜水前置放大器和直流耦合器结合使用,以形成水听器系统。每当本数据表中报告的特性时,它们都是指包含 2.0 毫米针式水听器、前置放大器和直流耦合器的水听器系统的特性。

水听器有源元件的尺寸会影响许多特性,包括灵敏度、频率响应、方向响应、动态范围和噪声等效压力。本技术数据表是根据 IEC 62127 – 第 3 部分 [3] 编写的,并提供了 2.0 毫米针式水听器系统的详细规范。

2.0 mm 针式水听器是一种高灵敏度设备,针对 2 MHz 以下的应用进行了优化。

NH2000针式水听器,NH2000 PVDF水听器产品描述

2.0 mm 针式水听器是一种高灵敏度接收器,针对 2 MHz 以下的使用进行了优化,适用于 100 kHz 至 10 MHz 范围内的测量。大的有效面积可以测量 ≈ 150 Pa 的信号。然而,更大的传感器面积会导致更具方向性的响应模式,尤其是在更高频率下。


NH2000针式水听器,NH2000 PVDF水听器灵敏度和频率响应

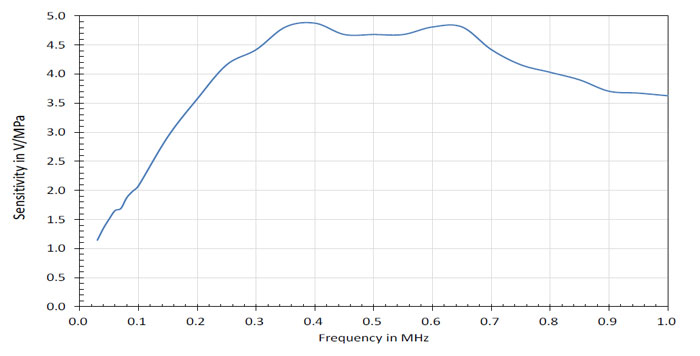

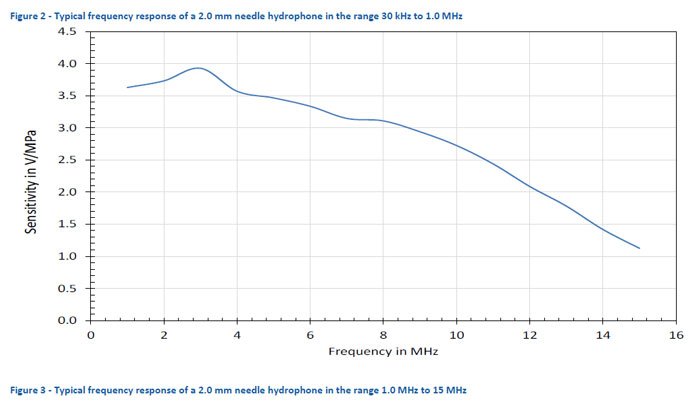

所有探头型水听器都具有作为频率函数的频率响应。这种反应的理论基础在别处得到了很好的理解和描述 [1]。图 2 和图 3 显示了当负载为 50 Ω 时,针式水听器与其适当的前置放大器结合使用的典型电缆末端负载灵敏度。这些图中显示的数据集均由伦敦国家物理实验室 (NPL) 获得。

NH2000针式水听器,NH2000 PVDF水听器
NH2000针式水听器,NH2000 PVDF水听器
NH2000针式水听器,NH2000 PVDF水听器

NH2000针式水听器,NH2000 PVDF水听器技术参数与选型:



输出阻抗典型探针灵敏度灵敏度误差典型频率响应传感器材料传感器尺寸
NH4000针式水听器
4.0mm水听器
27pF+/- 4pF8V/MPa
(相当于 -222dB re 1V/uPa)
单个探针之间灵敏度的变化约为:+/-3dBFlat (+/-2dB): 200kHz to 3MHz
Flat (+/-4dB): 80kHz to 8MHz
Hydrophone useable down to 5kHz
28微米厚的金电极的聚偏氟乙烯(PVDF)薄膜直径4.0mm
NH2000针式水听器
2.0mm水听器
27pF+/- 4pF3.5V/MPa
(相当于 -229.1dB re 1V/uPa)
单个探针之间灵敏度的变化约为:+/-3dBFlat (+/-2dB): 400kHz to 6MHz
Flat (+/-4dB): 100kHz to 10MHz
Hydrophone useable down to 5kHz

28微米厚的金电极的聚偏氟乙烯(PVDF)薄膜

直径2.0mm
NH1000针式水听器
1.0mm水听器
27pF+/- 4pF850nV/Pa
(相当于 -241.4dB re 1V/uPa)
单个探针之间灵敏度的变化约为:+/-3dBFlat (+/-2dB): 3 to 12MHz
Flat (+/-4dB): 200kHz to 15MHz
Hydrophone useable down to 5kHz
28微米厚的金电极的聚偏氟乙烯(PVDF)薄膜直径1.0mm
NH0500针式水听器
0.5mm水听器
18pF+/- 3pF300nV/Pa
(相当于 -250.5dB re 1V/uPa)
单个探针之间灵敏度的变化约为:+/-3dBFlat (+/-2dB): 3 to 15MHz
Flat (+/-4dB): 1 to 15MHz
9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜直径0.5mm
NH0200针式水听器
0.2mm水听器
13pF+/- 2pF55nV/Pa
(相当于 -265.2dB re 1V/uPa)
单个探针之间灵敏度的变化约为:+/-3dBFlat (+/-2dB): 5 to 25MHz
Flat (+/-4dB): 1 to 35MHz
9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜直径0.2mm
NH0075针式水听器
0.075mm水听器
14pF+/- 2pF10nV/Pa
(相当于-280.2dB re 1V/uPa)
单个探针之间灵敏度的变化约为:+/-3dBFlat (+/-2dB): 3 to 15MHz
Flat (+/-4dB): 1 to >30MHz
9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜直径0.075mm
NH0040针式水听器
0.04mm水听器
14pF+/- 2pF6nV/Pa
(相当于 -284.4dB re 1V/uPa)
单个探针之间灵敏度的变化约为:+/-3dBFlat (+/-2dB): 3 to 15 MHz
Flat (+/-4dB): 1 to >30 MHz
9微米厚的金电极的聚偏氟乙烯(PVDF)薄膜直径0.04mm
