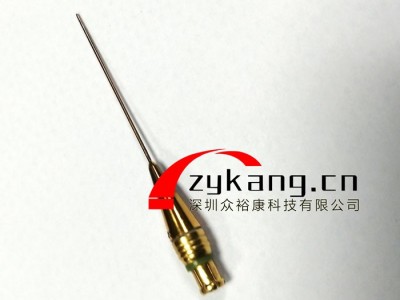

PA NH0500针式水听器

PA NH0500针式水听器，0.5mm针式水听器详细介绍：

英国PA NH0500针式水听器，0.5mm针式水听器

1.输出阻抗：18pF+/- 3pF；
2.探头灵敏度：300nV/Pa (相当于-250.5dB re 1 V/uPa)；
3.灵敏度变化范围：+/- 3 dB；
4.频率响应：(+/-2dB)：3 to15MHz；(+/-4dB)：1MHz to 15 MHz；
5.传感器材质：9μm厚的PVDF；
6.传感器直径：0.5mm；
7.配置：0.5mm针式水听器、水听器专用储存盒、校准报告。

英国PA NH0500针式水听器，0.5mm针式水听器附属设备
一、DC直流耦合
1.提供直流电压，驱动前置放大器；
2.作为前置放大器和测量系统之间的声信号耦合器；
3.输入阻抗：50欧；
 4.输出阻抗：50欧；
5.电压提供：主电压220V； 6.输出电压：28V；
7.输入接口：SMC；
8.输出接口：BNC； 9.配置：DC耦合、电源线
二、前置放大器
1.电压增益：8dB at 3.5MHz；
 2.带宽：10k～50MHz（-3dB），5KHz～100MHz（-6dB）；
 3.最大输出：负载在50欧时650mV峰峰值；
4.输入阻抗：1M欧并8pF；
5.输出阻抗：50欧；
6.输出噪声级：60uV RMS；
7.接口：输入采用MCX，输出采用SMC；
8.电源要求：28V；
9.配置：前置放大器、连接线。

 Good compromise between sensitivity and
directionality for > 1 MHz measurements
• Active element diameter: 0.5 mm
• Typical sensitivity (2 -12 MHz): 300 mV/MPa
• ±2 dB bandwidth: 3 – 15 MHz
• ±4 dB bandwidth: 1 – 15 MHz
