英国Ether NDE WeldCheck 2 EC探伤仪


品牌: 英国Ether NDE
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2023-12-07 11:53

公司基本资料信息
详细说明

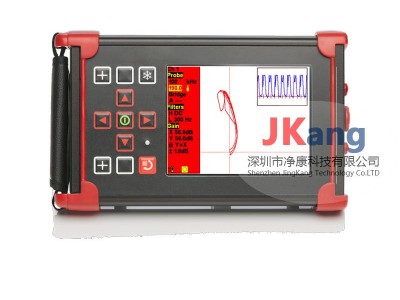

英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2涡流(ECT)探伤仪,焊接检测仪详细介绍:

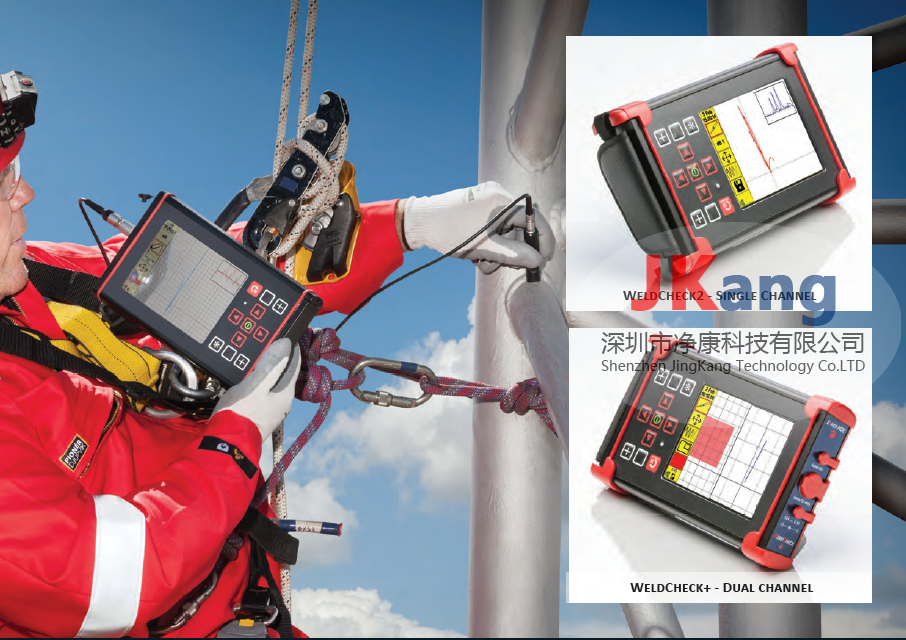

ETher NDE的 WeldCheck涡流(ECT)探伤仪系列 现在吸引了众多行业的用户,包括海上,绳索无损检测(NDT)应用以及其他替代磁性颗粒和液体渗透检测的焊接检测应用,特别是在涂层上焊缝。


专为满足ISO17643(正式为EN1711)“通过复杂平面分析对焊缝进行涡流检查”的严格要求而设计。作为高规格涡流探伤仪,则还可以进行其他各种涡流检查。



WeldCheck2 EC探伤仪是 重量轻,紧凑 和在一个艰难的铝合金的Mg的Si 0.5粉末涂层的外壳与橡胶端保险杠套管,并已设计时考虑的基本终端用户。


WeldCheck +通过将双通道/频率的能力和自动剥离增益补偿(LOGC)和电导率测量进一步提高检测能力。焊缝检查的双通道意味着Weldprobe可以同时评估涂层厚度并检测缺陷(使操作员更高效)。LOGC自动实时补偿涂层厚度变化,从而进一步提高检查质量。

所有仪器都是由ETher NDE团队在英国设计和制造的,并配备了行业标准的12路Lemo和同轴Lemo 00连接器,WeldCheck能够使用绝对,桥接和反射探头,而无需适配器。 WeldCheck ET探伤仪在坚固的铝制外壳中配有清晰的可见光 可视屏幕,用户友好的界面和菜单系统,并带有保护性橡胶端保险杠。

英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2 涡流(ECT)探伤仪,焊接检测仪优点:

WeldCheck的内置“翻转”功能设计得非常适合左手或右手用户。

与使用手机或键盘一样,我们的手指习惯于重复按键的方式。WeldCheck键盘的设计巧妙地利用了此特性,所有关键按键都位于同一位置,无论仪器是在“右手”还是“左手”模式下操作。


轻巧,坚固耐用且易于使用

WeldCheck轻巧,重1.2千克(2.7磅),并装在坚固的金属外壳中,可提供长达十小时的电池寿命,易于浏览的菜单系统以及出色的EC性能。

WeldCheck具有一个简单的“单级”菜单系统。此外,任何菜单项都可以通过其自己易于识别的图标添加到“快速菜单”侧栏中,从而可以在检查过程中更快地进行调整。


WeldCheck内置了操作员可选择的“软键”。每个菜单项都有其自己易于识别的图标。对于经常使用的功能,有四个用于操作员可选图标的软键位置,对于最后使用的菜单功能,具有第五个位置。每个保存的仪器设置都可以与一组唯一的一键式快速访问功能相关联。还有两个前面板硬键,也可以很容易地进行编程,以一键快速访问仪器功能。


创新的“环路”功能:  “环路”是一种捕获实时重复信号,然后优化仪器设置(尤其是相位,增益和滤波器)的简便方法,以简化优化参数的任务。

“指南”功能:  “指南”允许用户显示幻灯片放映,可以使用常用的桌面软件轻松创建该幻灯片。此功能的好处在于,可以将检查的说明,教程和程序很快地添加到AeroCheck +中,并且NDT检查员可以在执行实时测试时轻松地在检查本身和“指南”之间进行切换。

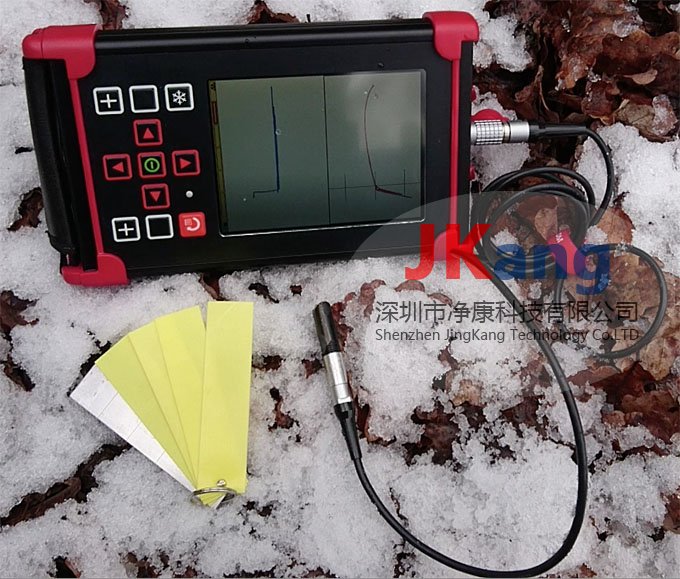

英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2 涡流(ECT)探伤仪,焊接检测仪
英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2 涡流(ECT)探伤仪,焊接检测仪

英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2 涡流(ECT)探伤仪,焊接检测仪

英国Ether NDE WeldCheck 2 EC探伤仪,WeldCheck 2 涡流(ECT)探伤仪,焊接检测仪参数:




焊接检查2 焊接检查+
探测 连接器 12路Lemo 2b(绝对,桥接和再感染)和Connection Lemo 00(用于单元件绝对探头)  使用Lemo 12方式和Lemo 00可以同时进行探头操作
频率
单频 = 10Hz – 20MHz,量程可变分辨率  双频 = 10Hz-12.8MHz并在输出上混合-18至+ 18dB
获得 总体 -18至+ 104dB,0.1、1和6dB步进(最大104dB)0dB或12dB 0dB,6dB和10dB(0dB参考1mW进入50 ohm)。+/- 100.0分贝
输入增益  0dB或12dB
驾驶 0dB,6dB和10dB(0dB参考1mW进入50欧姆)
最高 X / Y比  +/- 100.0分贝
范围  0.0-359.9°,0.1°步进

自动相位  允许将相位角自动设置为预设角度
筛选器 普通高通 直流至2kHz或低通滤波器,以1 Hz为步进中的较低者。加上可变的自适应平衡漂移补偿0.01-0.5 Hz(6步)
普通低通 1Hz至2kHz或最低测试频率的四分之一,以1 Hz的步幅降低。
平衡 手册 14个内部平衡负载;2.2μH,5.0μH,6.0μH,6.5μH,7.0μH,7.5μH,8.2μH,12μH,15μH,18μH,22μH,30μH,47μH,82μH

自动 优化的平衡负载选择
警报器 箱体输出  完全可配置,冻结,色调或视觉效果。
部门 完全可配置,冻结,色调或视觉效果
输出量
开路集电极晶体管(最大10mA时为32v dc)可在12路Lemo上使用
显示  类型 5.7英寸(145毫米),18位颜色,日光下可读
可视区域 115.2mm(水平)x 86.4mm(垂直)
解析度  640 x 480像素


翻转 手动或自动更改屏幕方向以启用左手或右手使用
配色方案可配置  用户可配置的暗,亮和黑白
屏幕显示模式  全屏,单点,双点或双窗格,具有可变的大小和位置以及功能,例如MY,时基,瀑布和水表。
点,时基(0.1-20秒x 1-200扫描和最多55秒),带有峰值保持和%读数的瀑布和仪表
刻度  选择网格(4种尺寸,5%,10、15和20%FSH),极性(4种尺寸5、10、15和20%FSH)或不选择
抵消 点位置:Y = -50至+50,X = -65至+ 65%
数字点位置读数 以X,Y或R,θ显示
概要 旧版格式
可移动数据存储  设定 高达32GB的micro SD,可保存10,000多个设置
存储的屏幕截图  高达32GB的micro SD,可容纳10,000多个屏幕截图
记录/重播 全面的记录重放和存储。实时记录跟踪数据并在仪器和台式PC上回放长达164秒
产出  PC连接  USB(全PC遥控器以及实时数据)
数字无电压报警 可在Lemo 12方式上使用,集电极开路晶体管(最大10mA时为36v dc)
显卡 全15路VGA输出
语言能力
英文,法文,西班牙文,义大利文,葡萄牙文,俄文,日文,中文,土耳其文,捷克文,挪威文
验证等级
该系统包括根据ISO 15548-1:2013交付的2年有效期验证级别2详细的功能检查和校准
开机自检
系统在启动外部ram,sd ram,加速度计,Micro SD卡,LCD屏幕缓冲区时执行自检。
功率 外部 100-240 v 50-60Hz 30瓦
电池
内部7.2V标称值@ 3100mAh = 22.32手表
运行时间 使用2MHz铅笔探头30%背光可长达8小时
充电时间   2.5小时 充电时间-可以同时充电和操作
物理 重量 1.2公斤,2.7磅
尺寸(宽x高x深)  237.5毫米x 144毫米x 52毫米/ 9.4英寸x 5.7英寸x 2.1英寸
材料 铝合金Mg Si 0.5粉末涂层
工作温度 -20至+60°C最多可存储12个月-20至+35°C标称+20°C
贮存温度 最多可存储12个月-20至+35°C标称+20°C
IP等级  54





电导率规格+版本

频率  仅60kHz标准的一种频率(可选择120、240和480kHz)



解析度  最多3个小数点

自动分辨率模式AutoS =传统仪器,自动= SigmaCheck

准确度               0.5%-10%IACS优于+/- 0.05%IACS 10%-25%IACS优于+/- 0.25%IACS 25%-60%IACS优于+/- 0.5%IACS 60%-110%IACS优于+/- 1%IACS提升校正为1.0mm无温度补偿所有错误(置信度为90%)







WELDCHECK2标准套件-KIWEL003


IWEL003



仪器,WeldCheck 2,单频(20Hz-20MHz),手持便携式探伤仪,软件和USB手册



AWEL002



附件,WeldCheck,电源适配器和输入插头(英国,欧盟,美国和澳大利亚)

AWEL003


附件,可调节肩带,带快速释放衬垫




AC006



附件,仪器软包


A090



USB电缆,A至MIN B,1米


40463



快速参考卡– WeldCheck

WELDCHECK +标准套件-KIWEL002


艾威尔002

仪器,WeldCheck +,双频(10Hz-12.8MHz),手持便携式探伤仪,软件和USB手册

AWEL002

附件,WeldCheck,电源适配器和输入插头(英国,欧盟,美国和澳大利亚)

AWEL003


附件,可调节肩带,带快速释放衬垫


AC006

附件,仪器软包


A090

USB电缆,A至MIN B,1米

40463



快速参考卡– WeldCheck



ALL12-L04-015B 配件,铅,Lemo 12路-Lemo 4路,1.5m(桥梁)
ALLCX-B02-015A 配件,铅。Lemo 00至BNC,1.5m(绝对)




WELDCHECK可选配件

AAER002

附件,硬质运输箱

AAER004

附件,防溅防护罩/绳索入口

AWEL006

附件,外部,8 x AA电池座和开/关开关

AWEL008

附件,车载电源适配器

ALL12-L04-015R

附件,铅,Lemo 12向-Lemo 4向,1.5m(反射)

ALL12-L04-015B

配件,铅,Lemo 12路-Lemo 4路,1.5m(桥梁)

ALLCX-M02-015A

附件,铅,Lemo 00至Microdot,1.5m(绝对值)

ALLCX-B02-015A

配件,铅。Lemo 00至BNC,1.5m(绝对)



标准涡流焊接探头套件 -KAWEL001

我们的标准焊接检验包可用于我们的涡流探伤仪系列以及我们的竞争对手的探伤仪系列。我们的焊接探针在英国设计和制造,交货时间短,质量高。请点击链接以了解更多有关我们的

PWM100S000

探头,焊接,中,直径16.00,100kHz,直,断开

PUB100K

非屏蔽,宽带(油漆),100k(35kHz-250kHz),BNC

空中交通管制

附件,测试块,焊接探头,黑色(钢EN1A)+ x 4个0.5mm垫片,0.5、1.0、2.0mm插槽

ALL12-L04-015B

配件,铅,Lemo 12路-Lemo 4路,1.5m(桥梁)

ALLCX-B02-015A

配件,铅。Lemo OO至BNC,1.5m(绝对)

AW003

附件,蝴蝶PTFE胶带(每包30个)

AC002

探针携带袋



焊接检查2 焊接检查+
探测  连接器 12路Lemo 2b(绝对,桥接和再感染)和Connection Lemo 00(用于单元件绝对探头)  使用Lemo 12方式和Lemo 00可以同时进行探头操作
频率
单频 = 10Hz – 20MHz,量程可变分辨率  双频 = 10Hz-12.8MHz并在输出上混合-18至+ 18dB
获得  总体 -18至+ 104dB,0.1、1和6dB步进(最大104dB)0dB或12dB 0dB,6dB和10dB(0dB参考1mW进入50 ohm)。+/- 100.0分贝
输入增益  0dB或12dB
驾驶 0dB,6dB和10dB(0dB参考1mW进入50欧姆)
最高 X / Y比  +/- 100.0分贝
  范围  0.0-359.9°,0.1°步进

自动相位  允许将相位角自动设置为预设角度
筛选器  普通高通 直流至2kHz或低通滤波器,以1 Hz为步进中的较低者。加上可变的自适应平衡漂移补偿0.01-0.5 Hz(6步)
普通低通 1Hz至2kHz或最低测试频率的四分之一,以1 Hz的步幅降低。
平衡  手册 14个内部平衡负载;2.2μH,5.0μH,6.0μH,6.5μH,7.0μH,7.5μH,8.2μH,12μH,15μH,18μH,22μH,30μH,47μH,82μH

自动 优化的平衡负载选择
警报器  箱体输出  完全可配置,冻结,色调或视觉效果。
部门 完全可配置,冻结,色调或视觉效果
输出量
开路集电极晶体管(最大10mA时为32v dc)可在12路Lemo上使用
显示  类型 5.7英寸(145毫米),18位颜色,日光下可读
可视区域 115.2mm(水平)x 86.4mm(垂直)
解析度  640 x 480像素


翻转 手动或自动更改屏幕方向以启用左手或右手使用
配色方案可配置  用户可配置的暗,亮和黑白
屏幕显示模式  全屏,单点,双点或双窗格,具有可变的大小和位置以及功能,例如MY,时基,瀑布和水表。
点,时基(0.1-20秒x 1-200扫描和最多55秒),带有峰值保持和%读数的瀑布和仪表
刻度  选择网格(4种尺寸,5%,10、15和20%FSH),极性(4种尺寸5、10、15和20%FSH)或不选择
抵消 点位置:Y = -50至+50,X = -65至+ 65%
数字点位置读数 以X,Y或R,θ显示
概要 旧版格式
可移动数据存储  设定 高达32GB的micro SD,可保存10,000多个设置
存储的屏幕截图  高达32GB的micro SD,可容纳10,000多个屏幕截图
记录/重播 全面的记录重放和存储。实时记录跟踪数据并在仪器和台式PC上回放长达164秒
产出  PC连接  USB(全PC遥控器以及实时数据)
数字无电压报警 可在Lemo 12方式上使用,集电极开路晶体管(最大10mA时为36v dc)
显卡 全15路VGA输出
语言能力
英文,法文,西班牙文,义大利文,葡萄牙文,俄文,日文,中文,土耳其文,捷克文,挪威文
验证等级
该系统包括根据ISO 15548-1:2013交付的2年有效期验证级别2详细的功能检查和校准
开机自检
系统在启动外部ram,sd ram,加速度计,Micro SD卡,LCD屏幕缓冲区时执行自检。
功率  外部 100-240 v 50-60Hz 30瓦
电池
内部7.2V标称值@ 3100mAh = 22.32手表
运行时间 使用2MHz铅笔探头30%背光可长达8小时
充电时间   2.5小时 充电时间-可以同时充电和操作
物理  重量 1.2公斤,2.7磅
尺寸(宽x高x深)  237.5毫米x 144毫米x 52毫米/ 9.4英寸x 5.7英寸x 2.1英寸
材料 铝合金Mg Si 0.5粉末涂层
工作温度 -20至+60°C最多可存储12个月-20至+35°C标称+20°C
贮存温度 最多可存储12个月-20至+35°C标称+20°C
IP等级  54





电导率规格+版本

频率  仅60kHz标准的一种频率(可选择120、240和480kHz)



解析度  最多3个小数点

自动分辨率模式AutoS =传统仪器,自动= SigmaCheck

准确度               0.5%-10%IACS优于+/- 0.05%IACS 10%-25%IACS优于+/- 0.25%IACS 25%-60%IACS优于+/- 0.5%IACS 60%-110%IACS优于+/- 1%IACS提升校正为1.0mm无温度补偿所有错误(置信度为90%)
