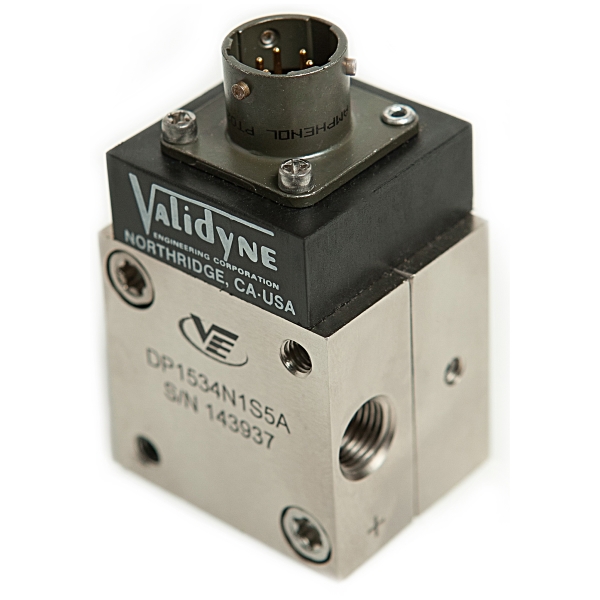

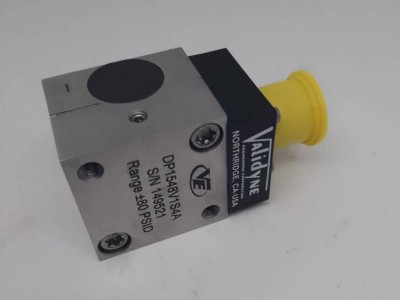

Validyne DP15压力传感器

Validyne DP15压力传感器，DP15可变磁阻压力传感器详细介绍：

Validyne DP15压力传感器，DP15可变磁阻压力传感器特点：

经济实惠 – 可更换压力传感膜片，便于重新量程

宽范围 – 在 23 个满量程范围内提供从 ±2.22“ H20 到 ±3200 psi 的压力测量

灵活 – 湿式 – 湿式能力可接受隔膜两侧的液体和气体

快速响应 – 内部压力腔体积小，可快速响应压力变化

坚固耐用 – 可承受极端冲击和振动

耐用 – 重型不锈钢结构经得起滥用

DP15 压力传感器专为实验室精度的压力测量而设计，用于飞机和导弹飞行和地面测试应用，包括空速、燃油流量、高度、燃油压力、油箱液位和空气动力负载压力。在典型的交流激励桥式电路中，系统在 3,000 Hz 频率下提供每伏 20 毫伏的满量程输出。该传感器与载体系统配合使用，包括具有 10 伏直流输出的 Validyne CD15。

压力传感元件是磁性不锈钢的扁平隔膜，夹在相同材料的半壳之间，采用对称组件。嵌入半壳中的传感线圈感测膜片偏转。嵌入式线圈覆盖有非磁性不锈钢层，使压力腔呈现完全不锈钢暴露于工作液排气阀，有利于完全充液，进行动态测量.

接液材料：

316 不锈钢和铬镍铁合金润湿部件可用于水性和腐蚀性流体应用。特氟龙涂层 410 钢隔膜（1 psi 及以上）作为组件的一部分提供，以提供全面的保护，防止传感器主体腐蚀和氧化。

压力介质：腐蚀性液体和气体两侧，兼容316ss

更换隔膜：参见下页

范围：± 1psid FS 至 ± 3200 psid FS

Validyne DP15压力传感器，DP15可变磁阻压力传感器规格：

标准范围：± 0.125psid FS 至 3200 psid FS

（参见下页的范围选择表）

精度:± 0.5% FS，+/-1% 2000 psi 及以上

超压：200%FS，最大压力高达4000PSI，零位移小于0.5%

线性压力:3200 psig 工作压力

管线压力影响：小于 1% FS 零位移/1000 psig

输出:20 mV/V 满量程典型值

电感：每个线圈20mH 标称值

零余额：5 mV/V 以内，典型值

励磁：额定: 5V rms, 3kHz to 5kHz；限制: 30V rms at 3kHz 1kHz to 20kHz with 20mH

压力介质：线圈液体和气体两面

温度:与 316、410 和 Inconel 兼容工作温度：-65°F 至 250°F ** ，补偿：77°F(23°C)

O型圈:丁纳橡胶٭٭

压力腔容积：4 x 10-3立方英寸

体积排量:3 x 10-4全尺寸立方英寸

压力连接:⅛-27 NPTF ٭٭

电气连接:PT02A-10-6P、Bendix 或同等产品。未提供配套连接器 PT06A-10-6S (SR)。٭٭

重量:0.34 Kg

Validyne压力传感器DP15-34-N-1-S-4-A

美国Validyne Engineering创立于1968年，Validyne主要的三个生产线包括压力传感器，数据采集系统和信号调理设备。

主要型号：

Validyne压力传感器：压力传感器：AP10、DP10、DP15、DP15TL、DP45、DP103、DP303、DP360 10Kps、DP363 10Kps...

Validyne OEM 压力传感器：SU63、DP22、MP45、DP9、P398、DP290、DP250、DP350、CD289、CD252、P17、P117、P120、P125、P20、P25...

Validyne压力变送器/转换器：P897V、P896、SI58、P368、SI314、P895、P55、P365、P66、P61、P2、P855、DR800、P24、PS309、PS309、DP850/851HVAC、P532...

Validyne调节器：CD23/223、CD379、CD101、CD280、CD72、CD12、CD15、CD16、CD17...
