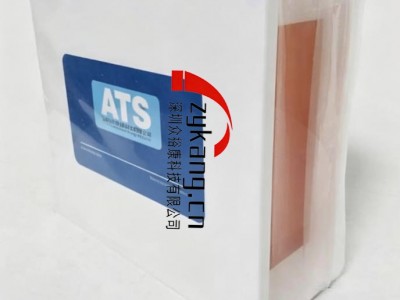

ATS 539多功能超声模体

ATS 539多功能超声模体,ATS 539成像系统评估体膜详细介绍：

ATS 539多功能超声模体,ATS 539成像系统评估体膜是一种在整个临床成像频率（2 MHz 至 18 MHz）范围内评估成像系统的简单、全面的方法。

体模设计有用于距离测量的单丝线目标和不同大小和对比度的组织模拟目标结构的组合。囊状目标结构垂直排列成一行，从而允许在一个视图中显示整个目标组。由于背景材料和目标结构的声学相似性，消除了由失真、阴影或增强引起的伪影。提供了六个对比度范围从 +15 到 -15 dB 的灰度目标，以评估系统显示的动态范围和灰度处理性能。所有 ATS 氨基甲酸乙酯体模均保证体模的使用寿命，定义为 10 年。

使用 ATS 539 型进行的关键测试：

• 均匀度

• 穿透深度

• 光束轮廓/焦区/横向响应宽度

• 垂直距离测量

• 水平距离测量

• 轴向和横向分辨率

• 海拔分辨率

• 对比度分辨率

• 灰度对比敏感度

• 死区评估

ATS 539多功能超声模体,ATS 539成像系统评估体膜规格：

• 尺寸：23.4 x 20.5 x 9.5cm（9 英寸 x 8 英寸 x 4 英寸）

• 重量：7 磅。 (3.1 公斤)

• 外壳材料：PVC

• 壁厚：1.0 厘米

• 扫描面：4

• 扫描面尺寸：17.5x7.5 cm 14.0x7.5 cm

• 组织模仿材料：聚氨酯橡胶

聚氨酯特性

• 凝固点：<-40℃

• 熔点：100℃以上

• 声速：1450 m/s at 23°

• 衰减系数：0.5 dB / cm / MHz（在 3.5 MHz 下测量）

• 线目标

• 材质：单丝尼龙

• 直径：0.12 毫米

• 垂直距离组

• 目标数量：17

• 深度范围：1.0 - 18.0 厘米

• 间距：1.0 厘米

• 水平距离：线性探头

• 目标数量：5

• 距离扫描表面 #1 的深度：5.0 厘米

• 间距：2.0 厘米

• 水平距离：扇区扫描探针

• 目标数量：5

• 距离扫描表面 #1 的深度：13.0 厘米

• 间距：2.0 厘米

• 死区组

• 目标数量：9

• 深度范围：2.0 - 10.0 毫米

• 间距：1.0 毫米

轴向-横向分辨率组

• 目标数量：11

• 横向位移：1.0 mm

• 间距：4、3、2、1、0.5 和 0.25 毫米

• 深度：7.0、11.0、4.0、16.0 厘米

• 对比靶（囊肿）

• 类型：无回声，圆柱形

• 组数：5

• 第 2、3、4 组：

• 目标数量：17

• 目标直径：2.0, 3.0, 4.0 mm

• 目标深度：1.0 - 17.0 厘米

• 间距：1.0 厘米

• 第 6、8 组：

• 目标数量：8

• 目标直径：6.0, 8.0 mm

• 目标深度：1.0 - 17.0 厘米

• 间距：2.0 厘米

• 灰度目标

• 类型：回声，圆柱形

• 目标数量：6

• 间距：2.0 厘米（中心到中心）

• 深度：4.0 厘米

• 对比度：+ 15、+ 6、+ 3、-3、-6、-15 dB（相对于背面）地面
