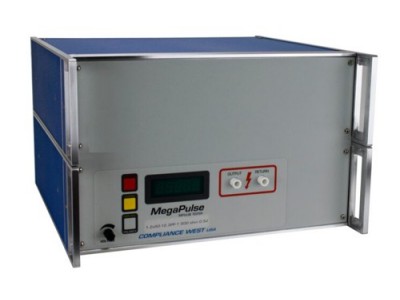

MegaPulse 1.2*50-12PF浪涌测试仪

MegaPulse 1.2*50-12PF浪涌测试仪详细介绍：

MegaPulse 1.2×50-12PF，400-12kV，充电时间3秒，可提供12Ω、39Ω或两者兼备的虚拟阻抗。符合IEC 1180-1第6.2节及其他相关标准的要求。适用于需要12Ω或39Ω阻抗且未定义电流波形的无源样品。该测试仪旨在全面测试IEC 60335表7。本测试仪符合CTL DSH 251B的测量要求。

MegaPulse 1.2*50-12PF浪涌测试仪显示的是开路状态下输出波形的峰值。被测设备的阻抗会衰减该峰值。脉冲输出频率为：脉冲电压高于 6kV 时，每分钟一次；脉冲电压低于 6kV 时，每分钟两次。请参阅下方的“手册”部分以查看波形。

该测试仪可配备选项 950-39，允许按照 IEC 60950 附录 N/IEC 62368-1 附录 D；第 2 行进行测试。如需自动脉冲输出，请订购用于计算机控制的选项 TMM-PF。

MegaPulse 1.2*50-12PF浪涌测试仪特征

• 前面板上的数字输出电压旋钮。

• 集成高压保持电路。

• 外部联锁装置可在电路断路时禁用高压输出并终止测试。

• 采用微控制器技术。

• 前面板显示内部高压和极性。

• 前面板上的极性选择按钮。

• 最高峰值输出可达 12kV。

• 可选配 USB TestMinder，可通过计算机控制并自动触发。

• 包含测试线、使用手册和校准证书。

• 一年校准周期。

• 一年保修。

MegaPulse 1.2*50-12PF浪涌测试仪规格

测试电路

输出峰值：400V-12kV ±3%。

开路上升时间：1.2μs，±30%（上升时间=1.67*(T90%-T30%)，符合IEC 1180标准）。

开路持续时间：50μs，±20%（半值时间，符合IEC 1180标准）。

虚拟阻抗：12Ω或39Ω。

电流波形：未定义。

短路峰值电流：12Ω输出测试仪为1000A，

39Ω输出测试仪为300A。

MegaPulse 1.2*50-12PF浪涌测试仪控制方式：

电压控制：手动，可通过前面板上的数字旋钮或选配的 USB TestMinder 进行控制。

极性控制：正负极交替控制，可通过前面板上的

控制或选配的 USB TestMinder 进行控制。充电：可通过前面板上的控制或选配的 USB TestMinder 进行控制。

触发：可通过前面板上的控制或选配的 USB TestMinder 进行控制。

远程控制：可选配 20 英尺长的有线遥控器，可控制触发、充电和极性。

显示屏

：5 位 LED 显示屏。

电压表分辨率：5V。

电压表精度：400 至 999V ±10V，1000 至 12kV ±50V。

显示内容：输出电压（非大容量电容）。

操作

占空比：脉冲间隔 30 秒（最大 6kV），脉冲间隔 60 秒（12kV）。

充电时间：脉冲间隔时间：可通过 USB TestMinder 软件进行调节。

电气

线路电压：120V 交流电，50/60Hz。可选 100、110、220、230 和 240V。

安全

联锁装置 2 针接线端子位于后面板；短路即可运行。

输出 – 前面板

输出：高压绝缘插座。

返回：高压绝缘插座。

输出 – 后部

测试模块：DB9 母头（可选）。

安全联锁：2 针接线端子。

输入模块：带保险丝和电源开关组合的输入模块。

环境

工作温度：15-28 ºC。

相对湿度范围：0-90%（无冷凝）。
