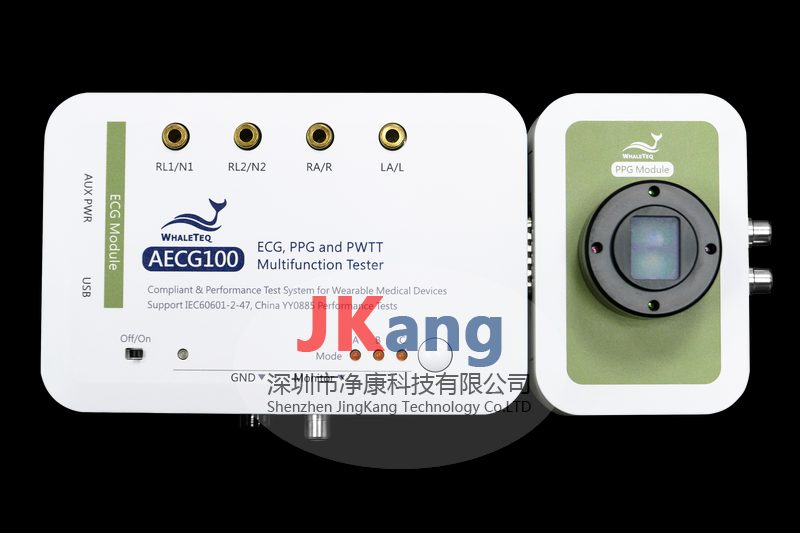

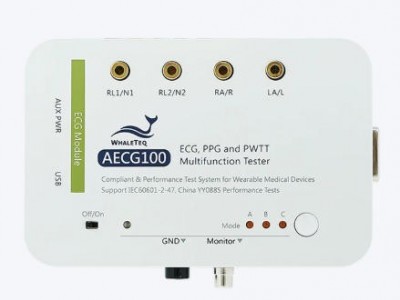

WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪详细介绍：
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪可同时输出ECG和PPG模拟信号。可调时差参数以生成各种脉搏波传播时间（PWTT）信号。标准覆盖范围：IEC 60601-2-47，中国YY0885。适用于研发，合规性和生产线测试
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪特点：
多功能综合性能测试仪，兼容于使用 ECG 心电及 PPG 光学心率技术穿戴式装置
AECG100 ECG 模块依据移动式心电图机标准测试线路之要求设计，输出讯号完全符合医疗标准，可选择搭配单信道或双信道光学 PPG 模块
AECG100 单信道光学模块可提供 PPG 心率模拟讯号，双信道光学模块提供 SpO2 血氧饱和度仿真讯号
PWTT 脉搏波传导时间参数可调整，有效提升血压测量算法精确度
不同测试项目的测试参数可储存及读取，可排序做整合测试，有效降低人为错误，节省人力支出
可拨放原始资料 Raw Data 波形，重现临床验证收集的资料
AECG 标准辅助软件简化测试步骤，点击鼠标即可完成医疗标准所需测试
SDK 软件开发工具包提供用户编写自动化测试软件的弹性
AECG100 绿光 LED PPG 模块
内建 PD 及绿光 LED
PD 可侦测待测物 LED 亮度及行为
绿光 LED 提供 PPG 心率模拟讯号
AECG100 红光与红外光 LED PPG 模块
内建 PD 、 红光 LED 与红外光 LED
PD 可侦测待测物 LED 亮度及行为
红光及红外光 LED 提供 SpO2 血氧饱和度仿真讯号
ECG 心电图测试
符合 YY-0782 及 IEC 60601-2-47 医疗标准，ECG 波形及参数皆可调整
PWTT 脉搏波传导时间测试
同步输出 ECG 及 PPG 讯号
ECG 及 PPG 波形的时间差可调整
WhaleTeq AECG100脉搏血氧心电测试仪,ECG PPG性能测试仪技术参数：
| 心电图模式参数 | 规格 |
|---|---|
主输出电压分辨率 | 2.5μV（DAC分辨率） |
主输出电压精度 | 幅度为0.5mVpp或更高时为±1％ |
| 频率/脉冲重复率精度 | ±1％ |
| 起搏脉冲幅度范围 | ±1mV〜±1000mV的 |
| 起搏脉冲幅度精度 | ±2mV脉冲：±1％ > 2mV脉冲，<-2mV：±10％ |
| 起搏脉冲宽度范围 | 0.1ms〜2ms |
| 起搏脉冲宽度分辨率 | 0.1毫秒 |
| 起搏脉冲宽度精度 | ±5微秒 |
| 起搏脉冲上升/下降时间 | 5微秒 |
| 起搏脉冲超调 | <1％ |
| 起搏脉冲设定时间 | <1％ |
| 采样率 | 1K（普通模式）; 10K（原始数据模式） |
| 采样率精度 | 取决于系统时钟精度 |
| 直流偏移范围 （固定，无噪声，来自内部超级电容器） | -300mV，+ 300mV |
| 直流偏移精度 （固定，无噪声，来自内部超级电容器） | ±1％ |
| 直流偏移范围 （可变，可能包括高达50μVpp的噪声） | 0〜±500毫伏 |
| 直流偏移精度 （可变，可能包括高达50μVpp的噪声） | ±1％ |
| RCA输出幅度范围 | 心电图电极输出x1000，最大10V |
| RCA输出幅度精度 | 幅度为0.5Vpp或更高时为±1％ |
| PPG模式参数 | 规格 |
|---|---|
| BPM范围 | 30〜300BPM |
| BPM分辨率 | 1 BPM |
| BPM准确性 | ±1 BPM |
| LED交流电平参考输出范围（RCA） | 0〜3 V（全范围） |
| LED交流电平参考输出分辨率 | （1/3000）全范围 |
| LED交流电平参考输出精度 | ±6％ |
| 流明范围 | 50〜925 Lux（全范围）（距离扩散膜5mm） |
| 流明分辨率 | （1/3000）全范围 |
| 流明精度 | ±6％ |
| 光波长范围 | 525纳米 |
| 光波长分辨率 | ±10纳米 |
| 信噪比 | > 51dB（带USB隔离器） |
| PD响应时间（上升） | 典型值为1μs（因DUT LED强度而异） |
| PD响应时间（下降） | 典型值为1μs（因DUT LED强度而异） |
| SpO2参数 | 规格 |
|---|---|
| BPM范围 | 30〜300 BPM |
| BPM分辨率 | 1 BPM |
| BPM准确性 | ±1 BPM |
| LED交流电平参考输出范围（RCA） | 0〜3V（全量程） |
| LED交流电平参考输出分辨率（RCA） | （1/3000）全频 |
| LED交流电平参考输出精度（RCA） | ±6％ |
| PI（交流电/直流电）范围 | 0.025％〜30％ （AC / DC，随AC或DC电平而变化） |
| 光波长范围 | 红色：660nm；红外：940nm或880nm |
| 光波长精度 | 红色：±10nm; 红外线：±10nm |
| 信噪比 | > 51DB（带USB隔离器） |
| PD上升响应时间 | 典型值为1μs（因DUT LED强度而异） |
| PD下降响应时间上升 | 典型值为1μs（因DUT LED强度而异） |
| Spo2（％）范围 | 30％〜100％ |
| Spo2（％）分辨率 | 1％ |
| Spo2（％）准确度 | 使用一阶多项式设置R曲线，±1〜±3（％）@ 70〜100（％）+ DUT的指定精度;使用二阶多项式设置R曲线，±1〜±2（ ％）@ 70〜100（％）+ DUT的指定精度 |
| PWTT模式参数 | 规格 |
|---|---|
时差（PTTp，PTTf）范围 | 0〜1999ms（随着BPM的增加而减少） |
| 时差（PTTp，PTTf）分辨率 | 1毫秒 |
| 时差（PTTp，PTTf）精度 | ±1毫秒 |
