QRM-MicroCT-Barpattern-Phantom resin,air分辨率测试卡详细介绍：
微型 CT 条形图案模型用于确定平面和轴向空间分辨率

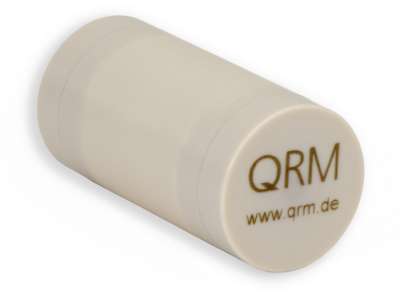

微型 CT 条形模型（空气或树脂）
Micro-CT 条形图案模型（空气或树脂）包含两个芯片，一个轴向，一个垂直于轴向（矢状）。芯片安装在空气中的细长支架上 （Micro-CT 条形图案空气，QRM-70113） 或嵌入树脂圆柱体中 （Micro-CT 条形图案树脂，QRM-70114）。不同条形和点结构的优化排列允许在一次测量中评估图像中心和边缘的空间分辨率。
QRM-70113、QRM-70114： 5 毫米 x 5 毫米芯片包含 5 至 150 微米（即 100 至 3.3 lp/mm）范围内的条形和点形图案。结构深度在 70 至 150 微米之间变化。
Micro-CT 条形图案模型（空气（QRM-70113）/树脂（QRM-70114）
| 微型 CT 条形图案模型，空气 | |||||
| 模体直径： | 20 毫米 | ||||
| 幻像高度： | 40 毫米 | ||||
| 幻像壁厚： | 0.2 毫米 | ||||
| 幻影材料： | 空气/塑料 | ||||
| 花纹对比： | 硅/空气 | ||||
| 微型 CT 条形图案模型，树脂 | |||||
| 模体直径： | 8 毫米 | ||||
| 幻像高度： | 40 毫米 | ||||
| 幻影材料： | 树脂 | ||||
| 花纹对比： | 硅/树脂 | ||||
| 芯片尺寸： | 5 毫米 x 5 毫米 | ||||
| 芯片高度： | 0.66 毫米 | ||||
| 芯片材质： | 硅 | ||||
| 芯片上条形、点状结构的范围（宽度）： | 5 - 150 微米（见表1、表2） | ||||
| 芯片上条形、点状结构的范围（深度）： | 70 - 150 微米 | ||||
| 解决： | 100 至 3.3 lp/mm（见表 1） | ||||
| 表 1： | |||||
| 线宽（微米） | 线对/毫米 | ||||
| 5 | 100 | ||||
| 10 | 50 | ||||
| 15 | 33.3 | ||||
| 20 | 二十五 | ||||
| 二十五 | 20 | ||||
| 三十 | 16.7 | ||||
| 50 | 10 | ||||
| 100 | 5 | ||||
| 150 | 3.3 | ||||
| 表 2：每节的线数和点数 | |||||
| 部分 | 线宽 (µm) | 每幅图案的线条数 | 点 (µm) | 每图案点数 | |
| 一个 | 5、10、25、50、100、150 | 5 | - | - | |
| 乙 | 5、10、15、20、25、30 | 5 | 5、10、15、20、25、30 | 18 | |
| 碳 | 5、10、15、20、25、30 | 5 | 5、10、15、20、25、30 | 18 | |
| 德 | - | 5、10、25、50、100、150 | 18 | ||
| 埃 | 5、10、25、50、100、150 | 5 | - | - |
