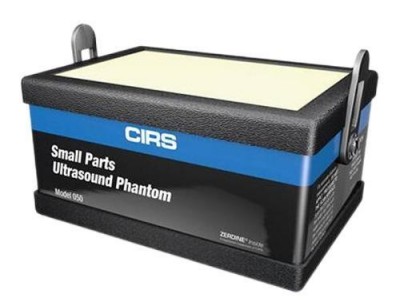

CIRS 050超声体模

CIRS 050超声体模,CIRS 050小部件超声成像体模详细介绍：

小零件超声成像的质量保证

可拆卸威尔斯允许测试曲线和内腔探头

通过重新检查和维修服务确保十年以上的可靠使用

CIRS小部件超声体模采用紧凑型设计，非常适合穿透深度有限的高分辨率成像系统。

型号050由一种称为Zerdine ®（1）的专有组织模拟材料制成，可准确模拟人体肝脏中的超声特征。

050型中包含的一系列线靶将在超声图像上显示为亮点或线。这些目标由直径为0.1mm的尼龙制成。

体模还包含两个已知的体积，一个10毫米的组合囊肿样/高回声质量和无回声局灶性病变嵌入在体模。这些质量由Zerdine制成，相对于背景材料具有不同的对比度和衰减。


050型的关键测试CIRS 050超声体模,小部件超声成像体模特点：

• 局灶性病变可检测性

• 均匀性

• 穿透深度

• 光束轮廓/焦区/横向响应宽度

• 垂直距离测量

• 水平距离测量

• 轴向和横向分辨率

• 高程分辨率

• 低对比度目标探测能力

• 高对比度目标探测能力

• 体积测量精度

• 死区评估

CIRS 050超声体模,小部件超声成像体模产品参数：

线靶
材质：0.10mm尼龙单丝
近场组
目标数量：10
深度范围：1 至 10 毫米
垂直间距：1.0 毫米
垂直组
深度范围：10 至 80 毫米
间距：10 毫米
轴向分辨率组
目标数量：12
深度：20 毫米
间距：0.5、1、2、3、4 和 5 毫米
横向分辨率组
目标数量：6
深度范围：15 毫米
垂直间距：1、2、3、4 和 5 毫米
高对比度/囊状杆
材质：Zerdine®
直径：10 毫米
深度：10 毫米
囊性半：无回声，具有水样衰减
密集的一半：高衰减的高回声

局部病变

靶材直径:3 ~ 5mm(随机分布)

横向分辨组

目标器数量:2个

对比:高回声

深度:20mm, 47mm

体积:7毫升，21毫升

体积测试对象

目标1:

对比度:+9 dB

深度:20mm

体积:7cc

长轴长度:39mm

短轴直径:18mm

目标2:

对比度:+9 dB

深度:47mm

体积:21cc

长轴长度:46毫米

短轴直径:29mm

尺寸:20厘米× 15厘米× 10厘米(8.5英寸× 6英寸)(x 4英寸)

模体重量:6.7磅。(3公斤)

外壳材料ABS塑料

膜Saran层压板

扫描孔16.5厘米× 10厘米× 1厘米深

组织模拟材料：Zerdine®固体弹性水凝胶
