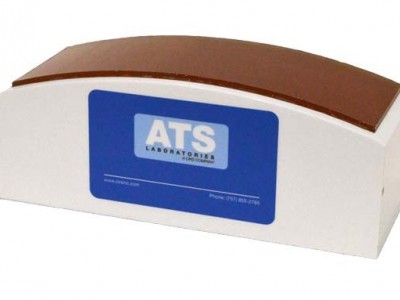

ATS UC-551 M体模,INVENIA ABUS体模详细介绍：
设计用于GE的Invenia ABUS扫描仪
ATS UC-551 M型CIRS是ATS 551型小部件体模的改良版，设计用于与GE的Invenia ABUS扫描仪配合使用。扫描表面的曲率半径为17.5英寸，与Invenia ABUS扫描头的形状相匹配。
基于橡胶的组织模拟材料在室温（23°C）下具有1450 m/sec的声速和0.5dB/cm/MHz的衰减。为了确保测量精度，CIRS结合了贴在体模外壳外表面的温度计条。
体模包装在运输和储存期间提供额外保护的便携箱中。GE推荐的Invenia ABUS和Invenia ABUS 2.0扫描仪的QA测试程序见单独的文件。
ATS UC-551 M体模,INVENIA ABUS体模产品特点：
业绩计量
轴向测量精度
横向测量精度
轴向和横向分辨率
对比度分辨率
SNR：信噪比
ATS UC-551 M体模,INVENIA ABUS体模产品参数：
尺寸：28.5 cm x 12 x 10.6 cm(11” x 5” x 4”)
重量：8 磅（3.6 千克）
外壳材质： PVC
扫描面尺寸：26.7 cm x 10 cm 曲率半径为 44.5 cm (17.5”)
组织模拟材料：聚氨酯橡胶
聚氨酯特性
凝固点：< -40° C
熔点：100°C以上
声速：23° 时为 1450 米/秒
衰减：0.5 dB/cm/MHz
（在 3.5 MHz 下测得）
线靶：材质：尼龙单丝
垂直距离组（12 个目标）
深度范围 0.5 - 5 厘米
间距 0.5 厘米
水平距离组（2组）
线性深度：2 & 4cm
扇形：2.5 和 4.5 厘米
间距 0.5 厘米
轴向和横向分辨率组（2 个目标）
每个深度的目标集 10
间距 0.25、0.5、1、2、3 毫米
深度 2、4、5 厘米
消声阶梯气缸（4组）
类型 无回声，圆柱形
目标数量 6
直径 1、2、3、4 毫米
深度 1 - 6 厘米
中心到中心间距 1 厘米
灰度目标（6 个目标）
回声类型，圆柱形
直径 6 毫米
中心到中心间距 1 厘米
深度 4 厘米
对比度 (dB) -15、-6、-3、+3、+6、+15
