KS205D-1多普勒血流检测模体


品牌: 中国声学研究院
单价: 面议
起订: 1 套
供货总量: 1000 套
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2024-07-16 09:24

公司基本资料信息
详细说明

超声多普勒仪器较之灰阶成像系统具有更强的量化特征,而且是观测和诊断动态目标的,其性能检测设备应当具备相
应的色彩,B超体模属于“无源(passive)”器件,而回线(string)式、条带(band)式、圆盘(disc)式、活塞(piston)式、小球(small ball)式和血流(flow)式等多普勒试件(Doppler test object)则一律是有源(active)的。但是,在所列六种多普勒试件中,只有最后一种能够称做体模(phantom),因为它不仅在质料的声学特性上模仿人体软组织和血液,而且在与恒流泵和流量计配套之后,超声仿血液还能在按已知角度埋置于仿组织材料内的管道中周流,其流速可以控制并用非声学方法标定。它能测量包括方向识别(辨向)能力、取样游标位置误差、流速读数误差、血流(最大)探测深度,血流检出敏感度等多普勒仪器的最基本性能参数,并可考察被检设备的角度修正(angle correction)、频谱混叠(aliasing)、彩色溢出(bleeding)等特性

符合YY/T0458-2003标准,符合IEC61685-2001标准

血液的流速或流量是超声多普勒仪器在临床应用中所能提供的最重要有效性参数。
在本测量系统中,对流量的标定是借助于经过校准的在线流量计进行的;为计算流速,
对仿血管内径亦经过严格测量。本系统配用的转子流量计有 6~60(l/h)和 1~10(l/h)两种规格,二者串联使用。

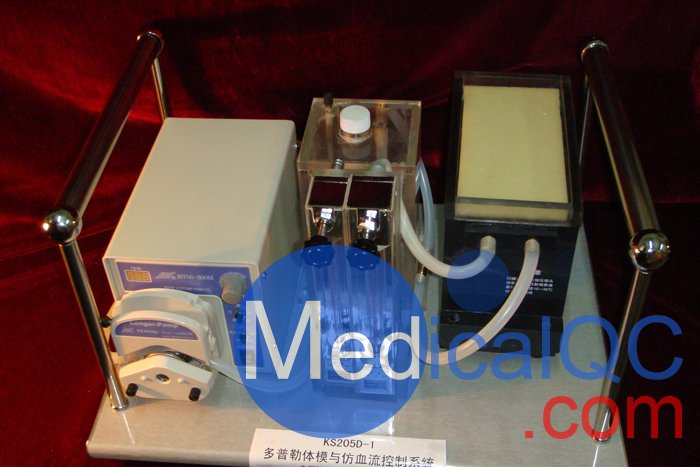

KS205D-1多普勒体模与仿血流控制系统由多普勒体模、仿血液储罐、恒流泵、缓冲器和流量计五大部分组成

KS205D-1多普勒体模与仿血流控制系统技术参数:
1、多普勒体模外壳内尺寸
横向: 200mm×(80~100)mm
深度: 170mm

2、声窗尺寸:70um×200mm×(80~100)mm
3、超声仿组织(TM)材料:
声速: (1540±10)m/s(23℃)
衰减:标准套中为(0.5±0.05)dB/(cm·MHz)(23℃)(如专用于检测工作频率在高端或低端的多普勒仪器,可选用衰减系数低于或高于该值的TM材料,特别订做。

4.超声仿血管
密度:0.930(g/cm3)
材料 声 速:1555 (m/s)

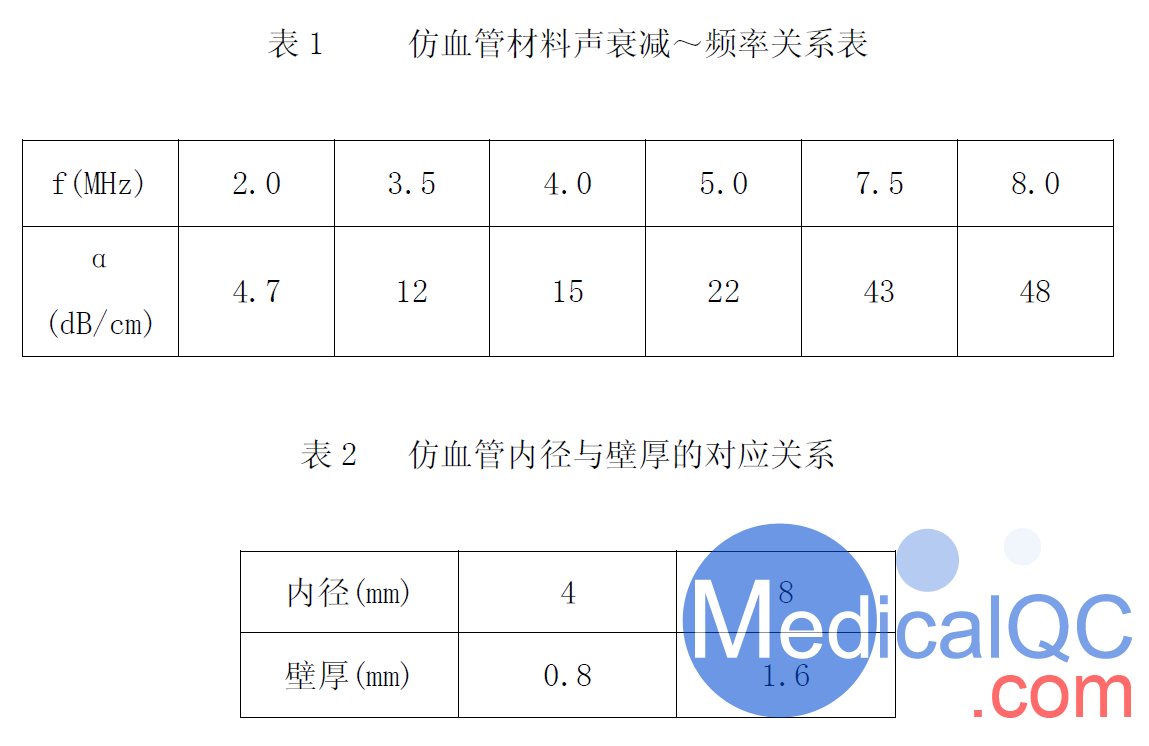

材料声衰减系数: 随测量所在频率而异,详见表1;
内径:标准套中为8mm和4mm,还可在0.5至32mm范围内按2倍因子选, 用其它尺寸,但须特别订做;
壁 厚:标准套中内径8mm壁厚为1.6mm;内径4mm壁厚为0.8mm内径改变,壁厚随之改变, 详见表2;
与声窗平面夹角:标准套中为30°(斜置段),还可选用45°和60°,但须特别订做。

KS205D-1多普勒体模与仿血流控制系统

5.超声仿血液
密度: (1.03±0.04)g/cm3
声速: (1570±30)m/s
衰减: <0.1dB/(cm·MHz)
背向散射:1~10×10-9×f4/(cm·MHz4·Sr)
粘度: (4±0.4)×10-3Pa·s

6.恒流泵
转数: 0.2~300RMP
泵头数: 1 或2
装卡硅橡胶软管: 壁厚1.5mm,内径0.8,1.6,3.1,4.8,6.4,7.9mm 可选
流量范围: 0.014~1140ml/min
控制开关: 左/停/右
转速控制: 可调电位器
流体经由: 仅经管道
电源: 电压220±10%AC, 频率50~60Hz
工作环境: 温度0~45℃, 相对湿度<80%


7.控制器(选配)
脉冲参数设置:宽度和间隔时间分别设置
脉冲最小宽度:0.1s
脉冲最小间隔:0.1s

8.转子流量计
个数: 2,串联使用
量程:1~10L/h(即0.278ml/s~2.78ml/s)
6~60L/h(即1.67ml/s~16.7ml/s)

9. 仿血液储罐
容量: 500ml;

10.缓冲器
容量: 500ml;

KS205D-1多普勒体模与仿血流控制系统


有关术语和定义
1.多普勒角(Doppler angle)
多普勒测量中所用声束轴与管道轴之间的实际夹角。
2.视测流速(observed velocity)
散射体朝向或背离换能器的流速分量。
3.方向识别能力(direction discrimination)
在频谱图和彩色血流图显示中,多普勒仪器判定血流沿声束轴向分量是朝向还是背
离探头的能力。
4.(血流)探测深度(penetration depth)
在超声仿组织材料中,仪器能够从噪声中检出仿血流多普勒信号的最大深度。
5.取样容积位置误差(sample volume position error)
图像上取样容积中央与其真实位置的差异。
6.流速读数误差(flow velocity readout error)
仪器视测流速和真实流速分量之差与真实流速分量比值的百分数标度。
7.容积流测量误差(volume flow measurement error)
指定流量的多普勒测量值和真实值之差与真实值之比的百分数标度。
8.彩色溢出(bleeding)
指在彩色血流图上彩色溢出取样容积边框的现象。
