ATS 549超声模体


品牌: 美国ATS
单价: 100.00元/套
起订: 1000 套
供货总量: 1 套
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2024-03-19 15:25

公司基本资料信息
详细说明

ATS 549通用小部件超声模体,ATS 549超声模体是一种简单,全面的评估成像系统的方法,工作频率范围为2.25至15.0 MHz。该型号的前6厘米设计用于容纳较高频率,而6-30厘米之间的区域保留用于低于7.5 Mhz的频率。充满水时的扫描井提供了评估内窥镜探针的理想方法。只需将换能器的有效区域放在模体表面上,程序与任何标准线性换能器相同。

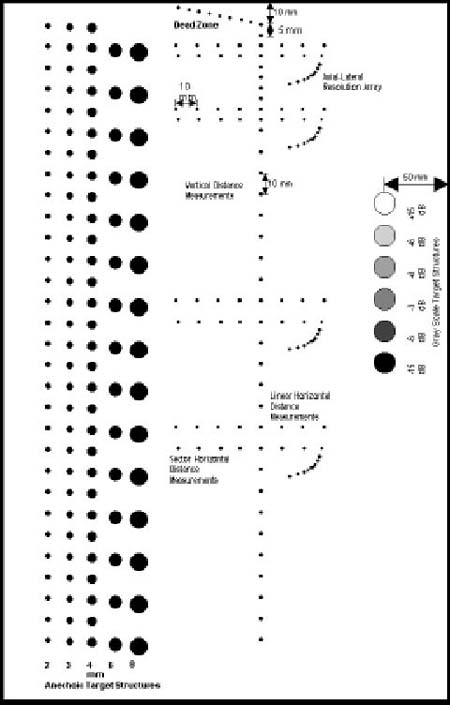

ATS 549通用小部件超声模体,ATS 549超声模体设计了单丝线目标组合,用于距离测量和组织模拟不同大小和对比的目标结构。一百二十(120)个囊状目标结构垂直排列,从而允许整个目标组在一个视图中显示。由于背景材料和目标结构的声学相似性,已经消除了由失真,阴影或增强引起的伪像。提供了从+15到-15 dB对比的六个灰度目标,以评估系统显示的动态范围和灰度处理性能。


ATS 549通用小部件超声模体,ATS 549超声模体测试已执行
死区或戒指
垂直测量校准
水平测量校准
灵敏度/渗透
功能决议
焦点区
轴向和横向分辨率
图像均匀性
灰度和显示动态范围

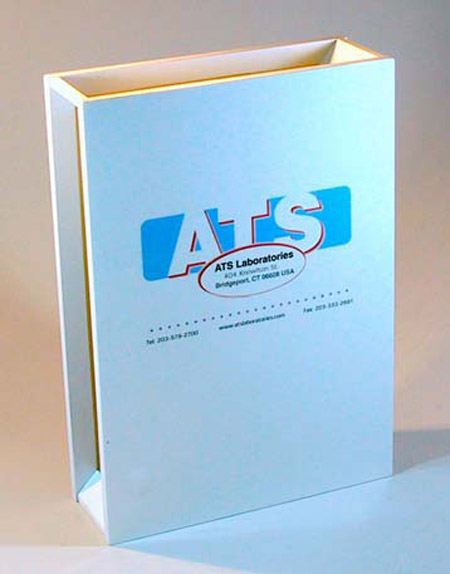

ATS 549通用小部件超声模体,ATS 549超声模体

ATS 549通用小部件超声模体,ATS 549超声模体用途:
质量保证
常规临床表现
在制造
研究和发展
教学

包括便携箱和内置扫描井。


规格

一般
整体尺寸36.5 x 25.7 x 9.5 cm
筑屋材料PVC
室壁厚度1.0厘米*
扫描表面4
扫描表面尺寸21.0 x 7.0厘米

31.5 x 7.0厘米
重量7.1千克(15.5磅)



组织模仿材料
类型聚氨酯橡胶
冰点<-40°C
熔点> 100°C
衰减系数0.5 dB / cm / MHz±5.0%**
声音的速度在23°C时1450 m / s±1.0%



线目标
材料单丝尼龙
直径0.05毫米和0.12毫米
位置容差±0.1毫米
垂直组

间隔间距

深度1.0 - 6.0厘米

深度6.0 - 30.0厘米

深度




.5 cm

1.0 cm

1.0 - 30.0 cm
水平组

数量组

间隔间距

深度

线性阵列组

扇区/凸集阵列组




1.0 cm



2.0,5.0,14.0,20.0 cm

2.5,5.5,15.0,21.0cm
死区组

侧向位移

间隔间距

深度


5.0毫米

1.0毫米

2.0 - 10.0毫米
轴向 - 横向分辨率组

深度(第一轴向目标)

扫描表面1

扫描表面2

扫描表面4




2.5,5.5,15.0,21.0厘米

7.0厘米

13.0,19.0,28.5,31.5厘米
区间间距0.5,1,2,3,4毫米



消声目标结构
类型非回声,圆柱形
第2组,第3组,第4

组每组目标

直径

深度扫描表面1


30

2.0,3.0,4.0 mm

1.0 - 30.0 cm
第6组,

每组8 mm目标

直径

间隔间距(中心到中心)

深度扫描表面1


15

6.0,8.0 mm

2.0 cm

2.0 - 30.0 cm



灰度目标结构
类型回声,圆柱形
目标数量6
直径10.0毫米
深度5.0厘米
相对于背景材料的对比度(dB)+ 15,+ 6,+ 3,-3,-6,-15


*标称尺寸

**可根据要求提供其他衰减
ATS 549通用小部件超声模体,ATS 549超声模体
