德国IBA DIGI-13检测模体，DIGI-13型CR及DR检测模体产品简介：
•根据DIN 6868－13标准， 用于CR和DR成像系统的质量检测（包括 均匀性、空间分辨力、低对比分辨率、可见光野和X射线野的校准和伪影等）
•在1毫米厚的铜质基板 (300 x 300 x 1.0 mm) 上有：
1. 动态步进式楔形梯, 含有不同的射线吸收系 数的7 阶步进式楔形梯: 0.00, 0.30, 0.65, 1.00,1.40, .85和2.3 mm 铜厚度动态范围
2. 低对比度测试体, 由铝质圆盘组成, 直径10毫米, 在70kV时产生的对比度范围为： 0.8%, 1.2%,2.0%, 2.8% , 4.0% 和5.6%
3. 分辨率检测 (线对卡): 检测空间分辨率0.6 –5.0 Lp/mm, 45°旋转设计
4. 标记区为信号标准化和均匀性检测
5. 不同尺寸的暗盒边缘区域标记
患者等效衰减模体
•患者等效衰减模体，由 25 毫米纯铝材料制作,用于模拟患者腹部体厚条件，配合常规摄影、透视和 CR/DR 摄影检测模体的联合使用

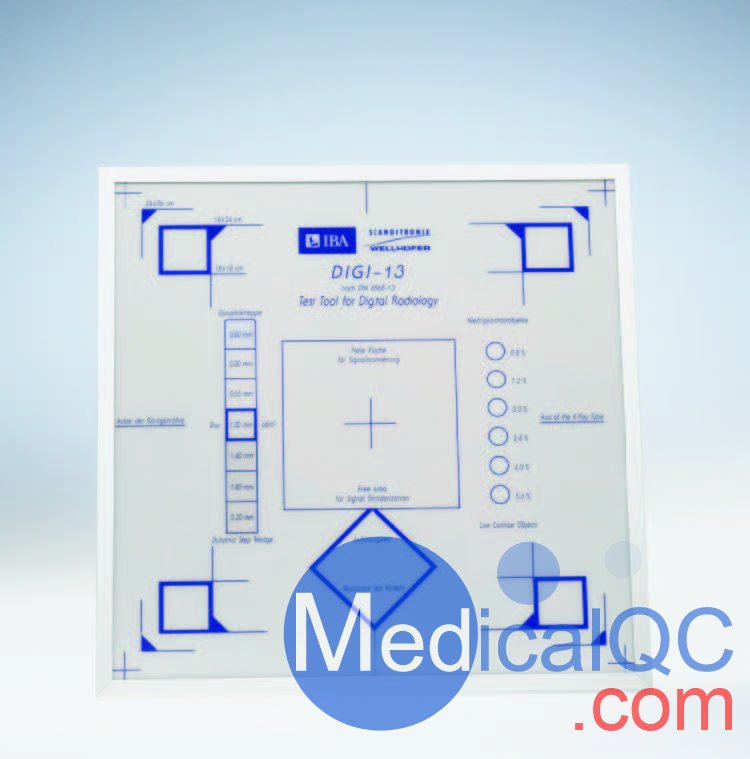

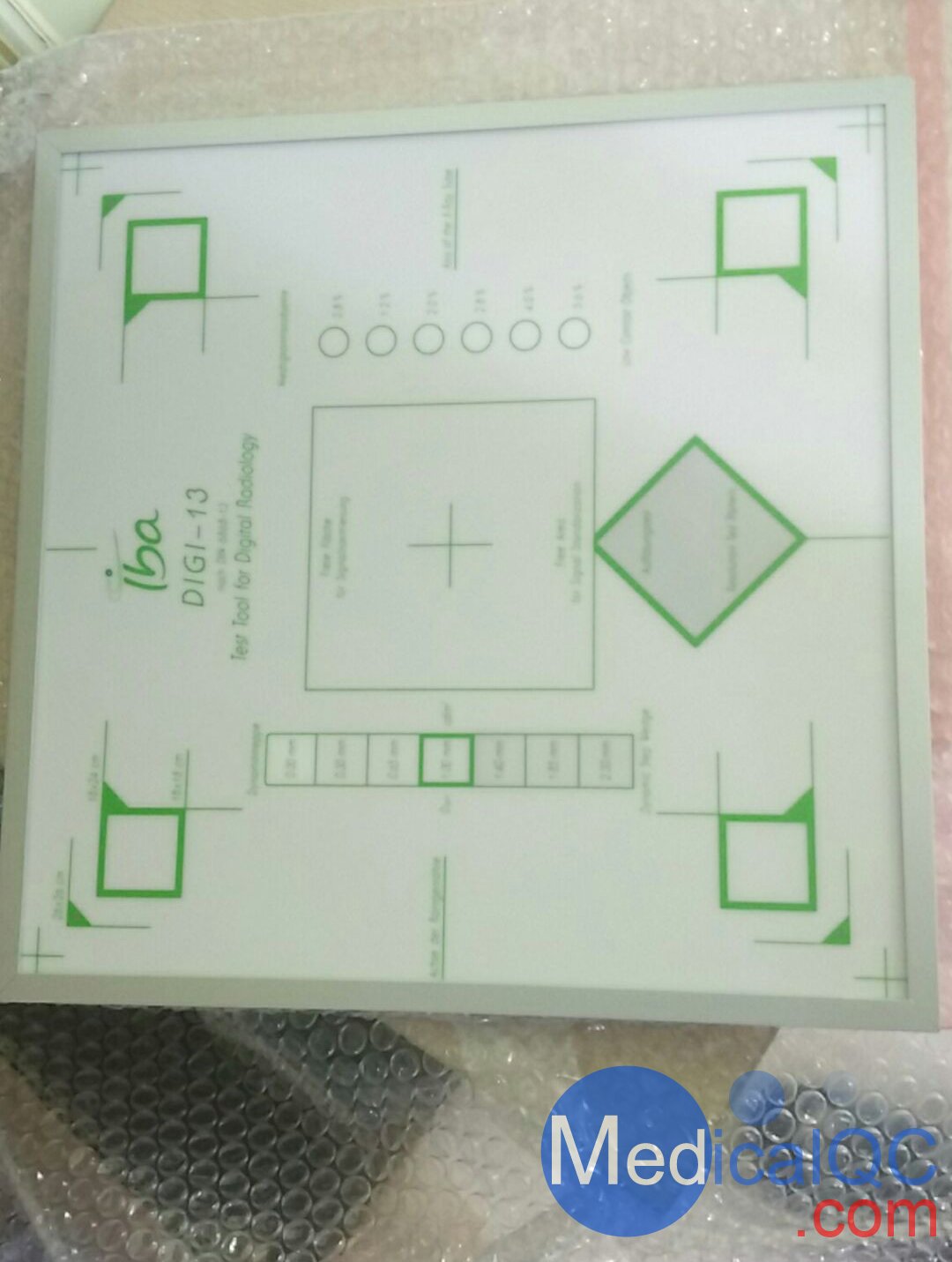

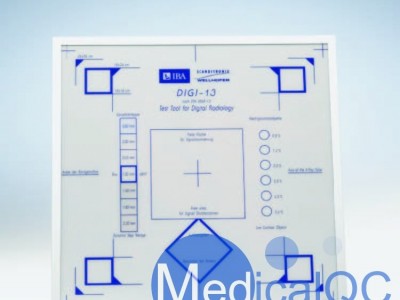

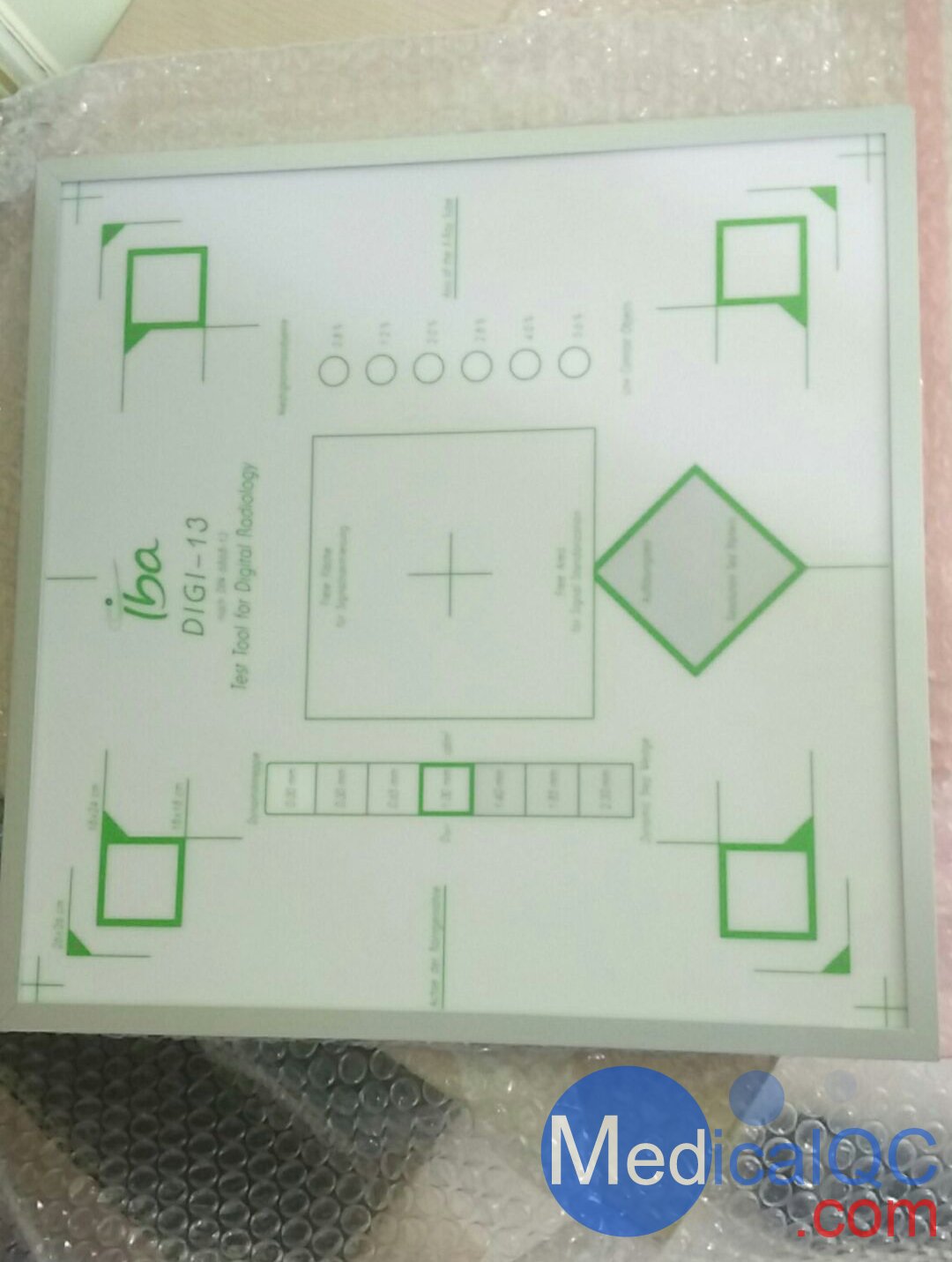

Construction of the test device DIGI-13
Basic copper plate (300 x 300 x 1.0 mm) with
Dynamic step wedge, made of copper ➀, with different
radiation absorption, 7 steps ascending: 0.00, 0.30, 0.65. 1.00, 1.40, 1.85 and 2.3 mm Cu, for controlling the dynamic range
Low contrast objects, made of aluminium disks ➁, with a diameter of 10 mm, producing a contrast of 0.8 %, 1.2 %, 2.0 %, 2.8 % , 4.0 % and 5.6 % at 70 kV, for determination of contrast resolution
Resolution test (lead foil) ➂, 0.6 – 5.0 lp/mm, 45° rotated, for checking spatial resolution
Marked areas for signal standarization and homogenity check ➃
Alignment marks for different cassette sizes ➄
