Müller-Platte针式水听器,冲击波测量压电水听器


品牌: 德国Müller
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2023-10-13 09:56

公司基本资料信息
详细说明

Müller-Platte针式水听器,冲击波测量压电水听器详细介绍:

Müller-Platte针式水听器是用于液体中高频超声波和冲击波测量的压电 PVDF 水听器

Müller-Platte针式水听器典型应用

Müller-Platte 针头探针于 1985 年在亚琛大学发明,用于测量低能量水冲击波,用于开发肾结石碎石机和聚焦超声波。

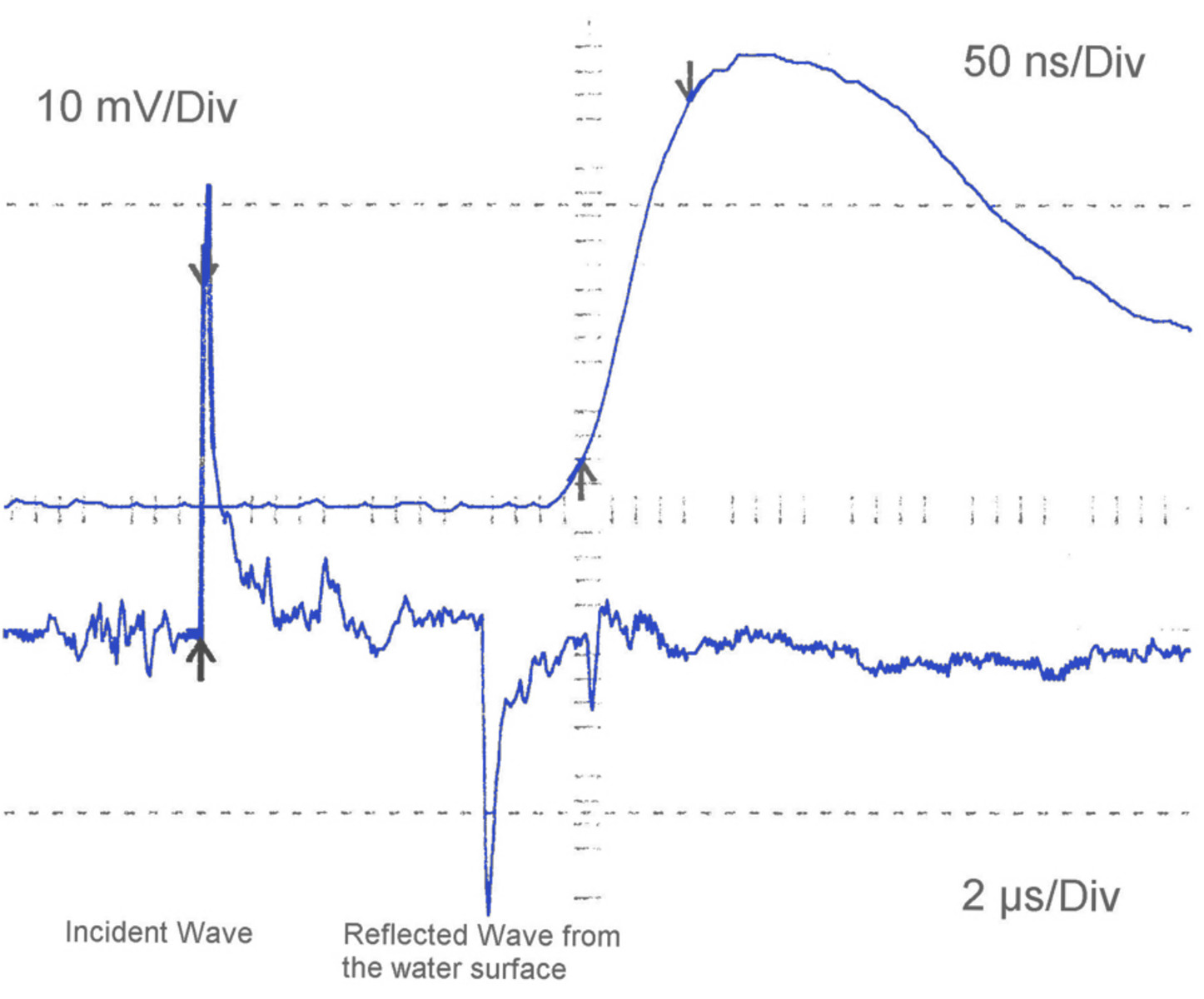

这种基于 pvdf 的特殊微量规设计用于高能超声波测量以及记录水中高达几千巴的冲击波。凭借其半球形头部、小敏感直径 (< 0.5 mm) 和约 50 ns 的极短上升时间,水听器是超声波换能器或肾结石碎石机等焦点区域分布测量的理想设备。其他应用包括测量激光产生的冲击波、空化效应或医学和军事研究中的应用。

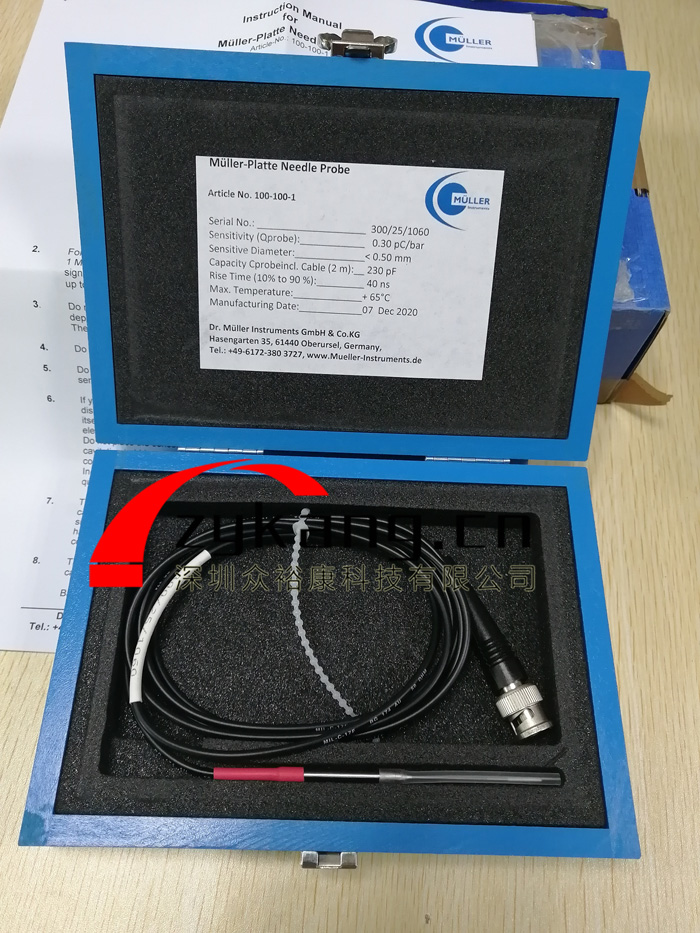

Müller-Platte针式水听器,冲击波测量压电水听器

时至今日,该探头仍是水冲击波压力测量的黄金标准。在这些年中,Müller-Platte 针式探头在全球多次实验中证明了其可靠性和耐用性,尤其是在非常短的冲击波压力下。

为了记录信号,我们建议直接连接到记录器的 1 MOhm 输入端。对于非常小的压力、相当长的信号持续时间和超过 3 m 的电缆,我们提供我们特殊的高带宽电荷放大器 MCPA 10,它的电缆长度可达 150 m。

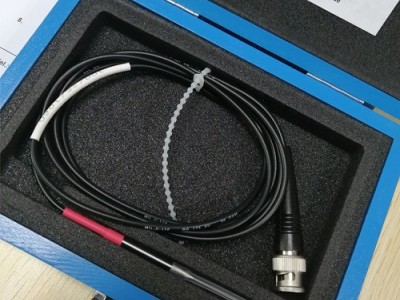

Müller-Platte针式水听器,冲击波测量压电水听器

技术参数:



压力范围:

-100 至 1500 巴(-10 至 150 兆帕)

敏感元素:

压电聚偏氟乙烯

上升时间:(10% 至 90%):

50 纳秒

敏感直径:

< 0.5 毫米

灵敏度:

约 0.3 pC/bar 或 1 mV/bar 包括。2 米电缆

带宽:

0.3 – 11 MHz ± 3.0 dB

温度范围:

最大限度。60°C

校准:

在水中校准高达 20 巴的冲击波。(恒定灵敏度可验证高达 320 bar);在入射冲击波上校准

管径:

尖端 1.2 mm,安装 4.0 mm,不锈钢

电缆:

2 m 同轴电缆;对于更长的连接,请使用电荷放大器 MCPA 10

连接:

BNC 位置

记录:

到 1 MOhm 输入

订货号:

00-100-1 Müller-Platte 针式探头,带 2 m 电缆和 BNC 插头








 SAG: Müller-Platte针式水听器,压电PVDF水听器,PVDF水听器,冲击波测量压电水听器,冲击波测量水听器,高频超声波水听器
