QC-3 EPID图像性能模体


品牌: 美国SI
型号: QC-3 phantom
类别: EPID图像性能模体
全称: QC-3 EPID图像性能模体
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2024-04-30 09:25

公司基本资料信息
详细说明

QC-3 MV影像模体,QC-3 EPID图像性能模体
QC-3 模体用于测试电子射野影像设备(EPID)的 MV 图像质量。

将模体放置在 EPID 表面上,或将 EPID 放置在距离等中心一定距离(通常为 40 或 60 cm)

的等中心处,即可获得 MV 级别的入射图像。然后将图像导入 PIPSpro 软件,并在 Imager

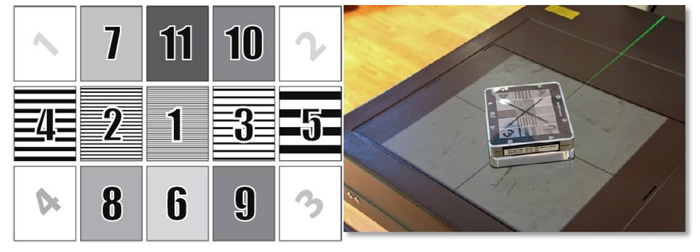

QA 模块中进行分析。左图显示了 QC-3 模体的编号区域。拐角处的角度数字用于增加密度

(数字 1 加工成深度为 1 mm 的铅块,数字 2 加工成深度为 2 mm 的铅块等)。图中的小

数字表示区域编号。区域 1-5 是具有不同空间分隔的条形图,用于分析空间分辨率 f50。区

域 6-11 包含厚度不断增加的铅或塑料(PVC)块。右图为 QC-3 模体在 EPID 影像板上检

测的位置。



QC-3 MV影像模体,QC-3 EPID图像性能模体

QC-3 MV影像模体,QC-3 EPID图像性能模体分析内容:

分析的影像质量内容包括噪声(Nosie)、对比度(Contrast)、空间分辨率

(Spatial Resolution)、均匀性(Uniformity)



QC-3 MV影像模体,QC-3 EPID图像性能模体产品参数:

模体材质:铅及塑料 PVC 混合材质

模体尺寸(长 x 宽 x 高):134mm*114mm*37mm

模体重量:1.8kg

可分析影像内容:噪声、对比度、分辨率及均匀性

QC-3模体区域参数:

区域 线条分辨率 lp/mm 线条厚度mm  材料
1 0.76 15mm 铅
2 0.45 15mm 铅
3 0.25 15mm 铅
4 0.20 15mm 铅
5 0.10 15mm 铅
6
15mm PVC
7
15mm 铝
8
5mm 铅
9
7.5mm 铅
10
7.5mm 铅
11
15mm 铅




SAG: QC-3模体,QC-3 MV影像模体,MV影像模体,EPID图像性能模体,EPID性能模体
