kV成像QCkV-1模体,QCkV-1模体，QCkV-1模型

  QCkV-1是一种常见的模型，设计用于每周和/或每月使用，以持续检查成像性能，特别是那些最容易恶化的方面。在初始灰度检查之后，只需计算图像中检测到的细节数量和解析的条形图案数量即可测量图像质量。这些数字的持续记录将揭示成像性能下降的任何趋势。

美国医学物理学家协会 （AAPM） 的第 142 任务组 （TG-142） 建议，应在表 VI：成像中的每月质量保证 （QA） 期间检查平面 kV 成像。

用于kV成像QCkV-1模体,QCkV-1模体测试参数：对比度值、噪声值、均匀性 （NEMA）、空间分辨率、调制。支持沙发放置分析。

kV成像QCkV-1模体,QCkV-1模体尺寸规格：

尺寸
宽度10.7 厘米（4.21 英寸）
长度12.7 厘米（5.0 英寸）
高度1.6 厘米（0.63 英寸）
重量0.25 千克（0.55 磅）

“均匀性”（Uniformity） 和“噪声”（Noise） 值确定如下：

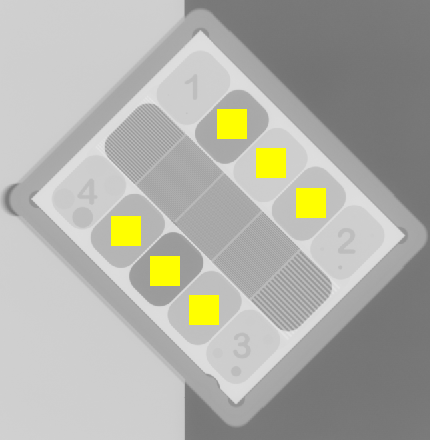

2. 分析发现上图中两张图像中黄色显示的六个区域。

4. 在两个图像之间减去相应的区域。

6. 为每个面积差计算标准差（因此此时有 6 个数字）

8. 计算 6 个标准差的中位数。

10. 该中值除以 2 的平方根，报告为均匀性和噪声测量值。

图像采集建议

以下是有关图像采集的一般准则。确切的方法将取决于现场设备和配置。

运动使 kV 臂和龙门架成为可能，然后将它们移动到位。
从 kV 源上拆下所有滤波器（例如半风扇）。
将模型放在 kV 检测器上，确保模型正面朝上，图像顶部标记为 1 的区域。
确保模型在 kV 检测器上以 45% 的角度合理地置于视场中央。一些 C 系列瓦里安 LINAC 在 kV 源上有一组红色激光器，可用于对准模型。TrueBeams 没有此功能，但绿壁激光器可用于推断定位。
调整准直，使完整的模型曝光，并且模型外部的整个图像都是空场。虽然图像处理很稳健，但图像中和边缘周围的过多伪影可能会影响处理图像的能力。
在成像软件中，选择kV采集参数。以下参数是一个很好的起点，但可能需要根据站点环境进行调整：
解剖学
SID = 150 厘米
50 千伏/时
10 mAs（250 mA，50 ms）
在成像软件中，捕获图像并导出以供使用。
重复上述步骤以获取第二张图像。

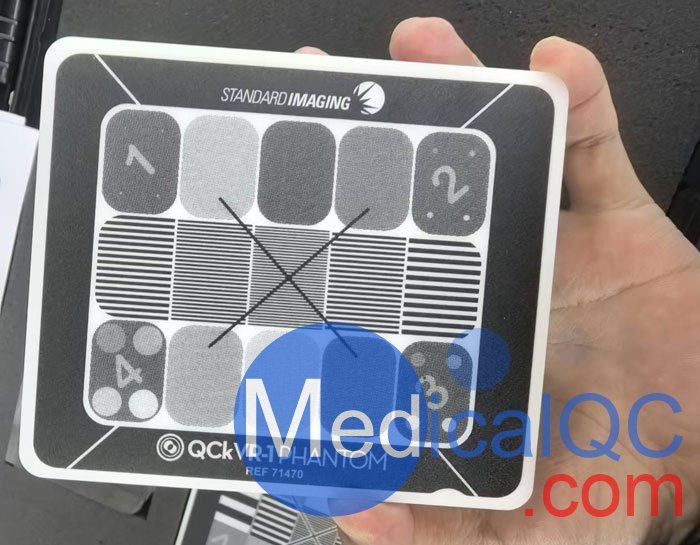

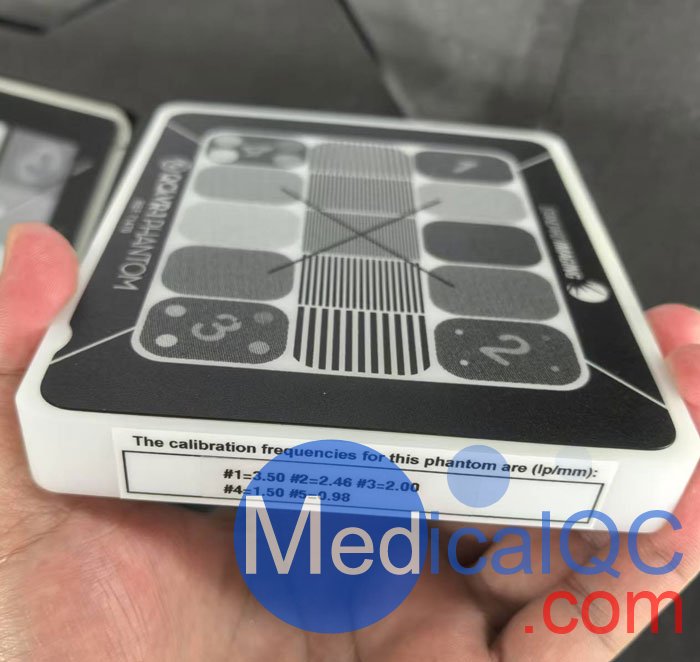

用于kV成像QCkV-1模体,QCkV-1模体，QCkV-1模型实物图：
