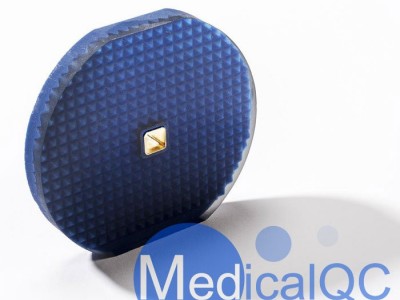

PA RFB-AP有界掩模 1x1cm有界输出模板


品牌: 英国PA
型号: RFB-AP有界掩模
简称: RFB-AP有界输出模板
应用: IEC 62359规程要求
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2024-04-30 09:59

公司基本资料信息
详细说明

PA RFB-AP有界掩模,1 cm x 1 cm 有界输出模板,用于 TI 测量

PA RFB-AP有界掩模 1x1cm有界输出模板提供了一种方法,可确保根据IEC 62359对TI的测量能够满足仅通过1 x 1 cm区域确定超声波输出的要求。




一种新颖的精密成型掩模,既能高吸收入射到掩模平面上的超声波信号,又能从孔径内表面提供高水平的反射。

这样就可以在测定 TI 期间按照 IEC 62359 的要求准确测定 P1x1。

使用时,将掩模放置在被测换能器和辐射力平衡目标或水听器之间。它不得与目标、水听器或换能器直接接触。

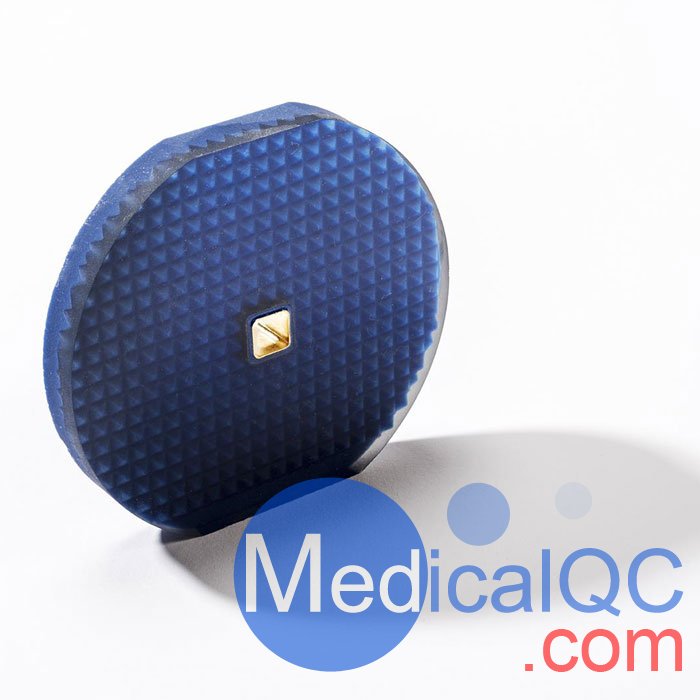

PA RFB-AP有界掩模 1x1cm有界输出模板

PA RFB-AP有界掩模 1x1cm有界输出模板主要特点

面罩由NPL HAMA吸收材料制成,可提供高吸收和高回声减少。

精密加工孔径,尺寸为 1 cm x 1 cm

掩模孔径的边缘有高反射金属衬里



有界方形输出掩模

Precision Acoustics Ltd 的有界方形输出模板旨在满足 IEC 62359:2010 + AMD1:2017 的测量要求。当与辐射力天平 (RFB) 或扫描水听器结合使用时,有界输出掩模能够评估通过诊断超声设备的 1 cm x 1 cm 孔径辐射的功率。

有界方形输出掩模基于 HAM A(也可从 Precision Acoustics Ltd 购买),它是一种两层吸波瓦片,在微气泡填充的预制聚氨酯吸波层顶部具有阻抗匹配前层。两层之间的界面具有金字塔形楔形结构,以减少镜面反射并提供两种材料之间的几何声阻抗匹配。瓷砖内有一个精确切割的 1 cm2 孔径,其具有反光金属衬里。该衬里确保倾斜入射到孔径侧面的超声波信号不会被吸收并被传输通过。

外观:两层聚氨酯板材:透明的上层声阻抗与水匹配;蓝色高吸收下层。

内部孔径尺寸:1 cm X 1 cm
平均声速:1500 ± 30 m / s
密度 :1010 ± 20 kg / m3
阻抗:1.5 MRayls
阻抗源:异丙醇 (IPA)三胆乙烯
受影响:酮(MEK、丙酮) – 膨胀二氯甲烷 – 膨胀并分解
避免长时间接触:臭氧,紫外线
稳定:由于聚合物的交联性质,非常稳定
热膨胀系数:200 ppm/°C



有界方形输出模板和超声波功率的测量

超声功率是医用超声设备声输出测量所需的关键量。这通常是利用辐射力原理实现的,RFB 的操作在 IEC 61161 中有详细描述。最近修订的 IEC 62359:2010 + AMD1:2017 标准规定,诊断超声机在扫描和非扫描状态下的输出功率。扫描模式根据通过 1 cm x 1 cm 孔径的传输进行评估。实现这一目标的一种方法是在超声波源和 RFB 目标之间放置一个掩模。该掩模的反射系数应低于 -30 dB,并且在 3.5 MHz 时损耗为 45 dB/cm。此外,面罩的内壁应衬有反光材料,以尽量减少内壁的损失。所有这些功能都可以在 Precision Acoustics Ltd 的 Bounded-square 输出掩模中找到。
