Mini-X2 X射线管,Mini-X2微型X射线管系统


品牌: Amptek
型号: Mini-X2
简称: Mini-X2 X射线管
全称: Amptek Mini-X2微型X射线管
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2021-11-29 08:33

公司基本资料信息
详细说明

Mini-X2 X射线管,Mini-X2微型X射线管系统详细介绍:

Mini-X2 X射线管,Mini-X2微型X射线管系统是一种微型 X 射线管系统,包括 X 射线管、电源、控制电子设备和与计算机的 USB 通信。它针对紧凑型 X 射线荧光 (XRF) 应用进行了优化。Mini-X2 旨在通过提供接地阳极、电流和电压的 USB 控制、50kV 型号上的简单准直器安装以及易于操作来简化 XRF 过程。

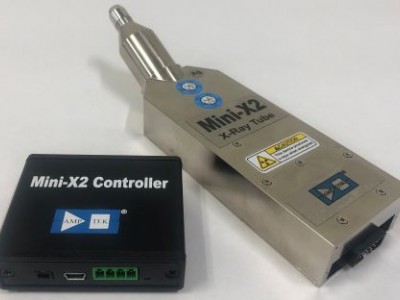

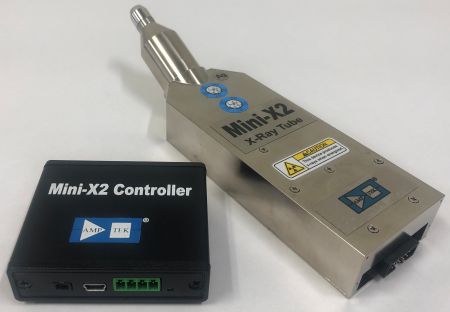

Mini-X2 由两部分组成:Mini-X2 X 射线管模块和Mini-X2 控制器。所述X射线管模块包括管和高压电源。

有几种不同的选择:

Mini-X2 X射线管,Mini-X2微型X射线管系统


最大高压50kV70kV
最大功率4W10W10W
阳极Ag、Au、Rh 或 WAg、Au、Rh 或 W金、铑或钨


Mini-X2 X射线管,Mini-X2微型X射线管系统控制器包括USB通信和软件控制。它可以通过软件进行配置,以支持任何 X 射线管模块。10 针柔性电缆连接控制器和 X 射线管模块。控制器的连接是 12 VDC 电源、用于命令和控制的 USB 以及带有安全联锁装置和警告灯驱动器的 AUX 连接器。

Mini-X2 是 Amptek 之前的 Mini-X 产品系列的替代品。X 射线管模块类似于之前的 Mini-X-OEM。 控制器具有显着改进的控制功能,包括软件可配置性和更快的控制和回读。它使用完全不同的软件界面,基于与 Amptek 数字脉冲处理器一起使用的 FW6 协议。

所有 50kV 型号都提供用于连接准直器或过滤器的方便螺纹。



特征

应用




规格


 50kV70kV
靶材银 (Ag)、金 (Au)、铑 (Rh)、钨 (W)金 (Au)、铑 (Rh)、钨 (W)
目标厚度Ag 和 Rh = 0.75 µm (±0.1 µm)
Au 和 W = 1.00 µm (±0.1 µm)

管电压10 至 50 kV35 至 70 kV
管电流5 µA 最小值/200 µA 最大值
参见下面的图 2
5 µA 最小值/200 µA 最大值
参见下面的图 2
近似剂量率Ag 和 Rh:1 Sv/h(100 Rem/hr)@轴上 30 cm,50 kV 和 80 µA
Au 和 W:2.2 Sv/h(220 Rem/hr)@轴上 30 cm,50 kV 和 80 µA
数据不可用
持续输出功率100% 占空比时最大 4 W 或 10 W
参见下面的图 2
100% 占空比时最大 10 W
参见下面的图 2
窗材铍(Be);地面上的窗户 铍(Be);地面上的窗户
窗厚125微米 125微米
焦点尺寸约 2 毫米
阴极类型钨 (W) 灯丝 钨 (W) 灯丝
高压极性接地阳极 接地阳极
高电压稳定性<0.1% <0.1%
输出通量稳定性<0.3%(温度稳定) <0.3%(温度稳定)
输出锥角120°(参见下面的图 3 和图 4) 120°(参见下面的图 3 和图 4)
冷却风冷 风冷

安装安全插头时 5 cm 处的泄漏辐射
<5 µSv/h (0.5 mrem/h)没有安全插头附件
能量消耗4 W 管:9 W @ 全功率
10 W 管:18 W @ 全功率
 10 W 电子管:18 W @ 全功率
输入电压12 VDC(包括交流适配器) 12 VDC(包括交流适配器)
控制USB、迷你 USB 连接器(包括电缆) USB、迷你 USB 连接器(包括电缆)
稳定时间典型 <1 秒 典型 <1 秒
重量~400 克 <700 克
湿度30% 到 90% 非冷凝 30% 到 90% 非冷凝
工作温度范围-10 °C 至 +50 °C -10 °C 至 +50 °C
储存温度范围-25 °C 至 +60 °C -25 °C 至 +60 °C
安全控制和指示器1) 外部硬件互锁
2) LED 闪烁
3) 蜂鸣器
1) 外部硬件互锁
2) LED 闪烁
3) 蜂鸣器
软件Mini-X2 控制软件来控制电压和电流。
用于自定义编程应用程序的 Mini-X2 API。
Mini-X2 控制软件来控制电压和电流。
用于自定义编程应用程序的 Mini-X2 API。
保修单一年或 2000 小时,以先到者为准一年或 2000 小时,以先到者为准



图 2. Mini-X2 等功率。电流和电压必须按照此曲线设置,否则 Mini-X2 可能会严重损坏。此类损坏不在保修范围内。Amptek 的控制软件限制了这条曲线的功率。如果命令系统功率超过功率限制,软件将使用命令的 HV 并回滚电流以满足功率限制。请注意,曲线因管而异。

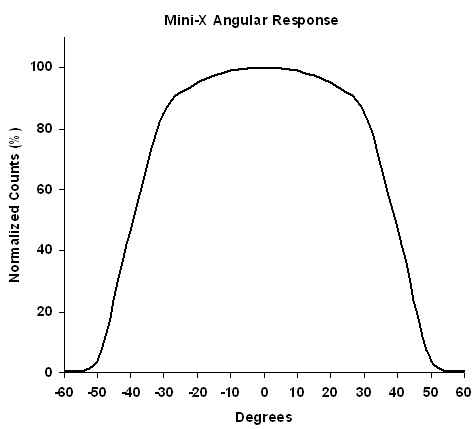

图 3. Mini-X2 角响应,120° 锥度。





注意:使用准直器时可以减小 X 射线锥角,请参阅下面的近似参考。

准直器直径 X射线锥角
 1mm 3°
 2mm 5°
 3mm 8°
