US Ultratek DSPUT5000脉冲发生器/接收器

DSPUT5000脉冲发生器/接收器，US Ultratek DSPUT5000数据采集卡详细介绍：

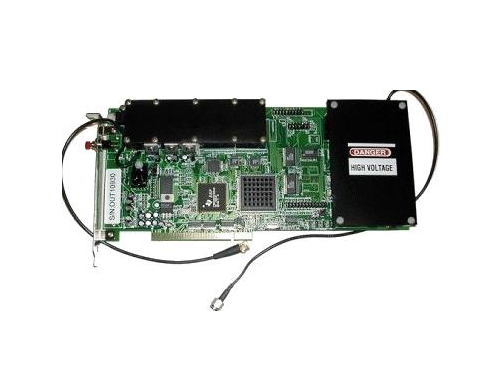

DSPUT5000脉冲发生器/接收器，US Ultratek DSPUT5000数据采集卡，DSPUT5000 超声波测试板是在单个 PCI 板上组合脉冲发生器/接收器和高速模数转换器。该板产生一个电脉冲，该电脉冲被传输到超声波换能器。换能器将电激发脉冲转换为超声波脉冲，然后传播到测试材料或耦合剂中。换能器还接收从接口反射回来的回波，并将超声波脉冲转换回电信号，然后由车载接收器和模数转换器处理。

这个过程完全可以由最终用户调整——可配置的属性包括：脉冲电压、脉冲宽度、阻尼、脉冲/回波或通过传输模式、接收器增益、直流偏移、低通滤波器、高通滤波器、整流、采样率、触发源——内部或外部，以及触发延迟。

DSPUT5000脉冲发生器/接收器，US Ultratek DSPUT5000数据采集卡的独特功能之一是德州仪器的板载 DSP 芯片。它以 600 MHz 运行，每秒执行高达 4.8 条千兆指令，并且能够高速处理数据，以进行实时峰值检测、数据压缩、喷涂标记控制、工厂过程控制和反馈。板载 DSP 芯片使 DSPUT5000 能够作为远程脉冲发生器/接收器和数据处理系统独立运行，并通过 RS232 串行端口进行主机控制。DSP 软件开发套件可用于定制数据处理应用。

当与我们的 DT16B 16 通道脉冲发生器/接收器切换板结合使用时，DSPUT5000 成为一个多通道超声波检测和分析系统，最多可支持 256 个通道。还可以在一台计算机中安装多个 DSPUT5000 板，以开发能够同时发射多个换能器并采集数据的多通道超声系统。

DSPUT5000脉冲发生器/接收器，US Ultratek DSPUT5000数据采集卡特征：

•用于世界上最快的超声波数据处理和定制实时应用的板载 DSP 芯片

•单板设计：脉冲发生器/接收器和 A/D 转换器在一块 PCI 板上

•高达 100MSPS 的高速 A/D 转换和数据压缩

• 32 位主模式 PCI 总线，实现超快的数据传输速率

•多达 6 个板载编码器计数器，具有可选的基于位置的数据采集功能

•每个 A 扫描的时间戳、6 轴位置和 I/O 状态

• 256 通道自动定时和切换能力，与 DT16B 结合使用

•所有 256 个通道的距离增益校正 (DAC)

• 800 KB 缓冲存储器，确保实时操作

•在数据采集期间关闭脉冲器以实现低噪声操作

•宽范围动态增益

•高达 900V 的脉冲电压

•适用于 Windows 2000/XP /Win7/Win10 32 位的 UT示波器软件

•适用于 C/C++、Visual BASIC 和 LabVIEW的Windows 2000/XP /Win7/Win10 32 位软件开发套件 (DSPSDK)

DSPUT5000脉冲发生器/接收器，US Ultratek DSPUT5000数据采集卡规格：

脉冲电压        -40V 至 -300V，256 步。可根据要求提供更高的电压。

脉冲宽度           50 ns 至 484ns，256 步。可根据要求提供可选的 15 ns。

阻尼                620Ω、340Ω、200Ω、160Ω、60Ω、55Ω、50Ω 或 47Ω

选择内部触发时，内部触发     1 Hz 至 5000 Hz，增量为 1 Hz。可选的高 PRF 可用。

接收器增益        0 dB 至 80 dB，增量为 0.1 dB。

直流偏移               -2.5V 至 2.5V，增量为 5mV

低通滤波器     全部、48MHz、28MHz、18MHz、8.8MHz、7.5MHz、6.7MHz或5.9MHz

高通滤波器    4.8MHz、1.8MHz、0.8MHz 或 0.6MHz

波形              全整流、+ 半整流、- 半整流或 RF

采样率      100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz 和 1.5725MHz（可选 160MHz）

分辨率             8 位（0 到 255）

记忆                  800 公斤样本

波形长度  16 至 16382，4 个采样步长

触发源      +外部、-外部、内部或软件

连接器 2 个BNC 连接器：脉冲输出和接收器输入

触发后延迟   4 到 32764 个样本，分 2 个样本步长

尺寸           9.75"x4.25" 不包括 BNC 和 PCI 边缘连接器

附加选项   - BNC 外部触发连接器

                               - BNC 触发同步输出连接器

                               - 160 MHz 采样率

                               - 一块板上的 4 个通道 DSPUT5000-4

                               - 高达 600 伏的高脉冲电压

                               - 距离增益校正 (DAC)

                               - 多达 6 个编码器计数器

                               - 最多两个额外的 14 位 A/D 转换器

                               - 20,000 Hz 高 PRF 选项

                               - 16 位数字 I/O

                               - 通过 RS232 通信独立运行

                               - DSP软件开发套件

                               - 音调脉冲发生器

                               - Windows 软件开发工具包

DSPUT5000脉冲发生器/接收器，US Ultratek DSPUT5000数据采集卡采购选型：

DSPUT5000-4      高性能4通道超声波脉冲发生器/接收卡和100MHz A/D卡

DSPUT5000M      高性能多通道版高速数据处理脉冲发生器/接收卡

DSPUT5000          高性能单通道高速数据处理脉冲发生器/接收卡和100MHz A/D卡
