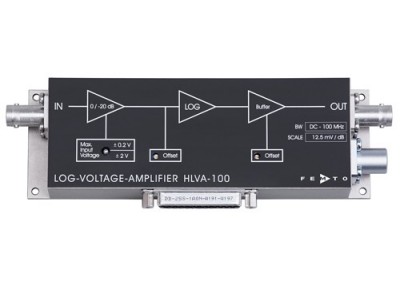

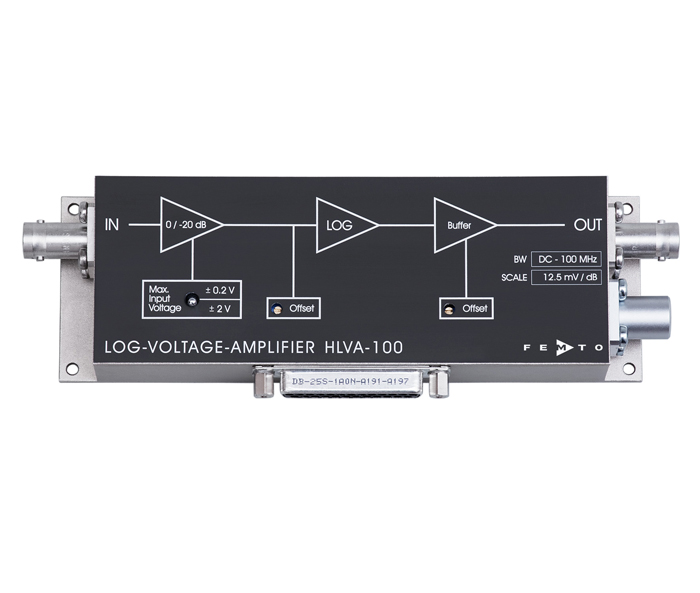

FemTo HLVA-100电压放大器


品牌: FemTo
全称: HLVA-100对数电压放大器
型号: HLVA-100
简称: FemTo HLVA-100电压放大器
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2022-05-23 08:46

公司基本资料信息
详细说明

HLVA-100对数电压放大器,FemTo HLVA-100电压放大器详细介绍:


HLVA-100对数电压放大器,FemTo HLVA-100电压放大器特征



HLVA-100对数电压放大器,FemTo HLVA-100电压放大器描述

该器件具有高达 80 dB 的宽动态范围。由于直流耦合输入和仅 5 ns 的上升和下降时间,HLVA-100 非常适合测量具有高动态的快速脉冲。
输入噪声仅为 2 nV/√Hz。

HLVA-100对数电压放大器,FemTo HLVA-100电压放大器


偏移设置选项

可以使用以下 3 个设置选项:



HLVA-100对数电压放大器,FemTo HLVA-100电压放大器应用

HLVA-100对数电压放大器,FemTo HLVA-100电压放大器技术参数

型号

HLVA-100电压放大器

测量范围 ±20 µV 至 ±200 mV 和 ±200 µV 至 ±2 V
动态范围

可切换
类型。60 dB(用于精确幅度测量)
最大 80 dB 用于信号检测)

缩放 12.5 mV/dB,250 mV/十年(@ 50 Ω 负载)
线性度 ±1 dB(对于具有最小 20 ns 脉冲宽度的脉冲)
输入电压噪声 2nV/√Hz
输入电压漂移 0.6µV/°C
输入输出 50Ω,BNC
上升/下降时间 5ns @ 40dB
输出电压范围 +50 至 +1075 mV typ. @ 50 Ω 负载
(当输出设置为 1 V 输入电压为 100 mV 时)
输出失调
电压范围
±500 mV,可通过偏移微调器进行调节
基线校正 测量时间 30 µs(最小采样脉冲宽度)
基线保持下降率 1 µV/s(典型值@25 °C)
环路截止频率 1.5kHz
电源电压 ±15V, +100mA/-150mA typ., ±200mA 推荐
控制界面 光耦合器保护数字输入,TTL/CMOS 兼容

可通过微调器和外部控制电压调节偏移。通过 3 针 Lemo ®插座供电电压 ±15 V。包括一个合适的插头。PS-15 系列的匹配电源可选

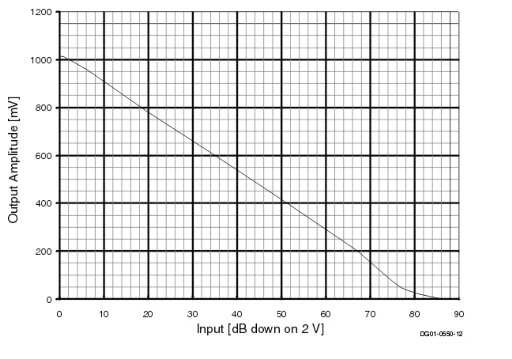

典型工作曲线

HLVA-100对数电压放大器,FemTo HLVA-100电压放大器
