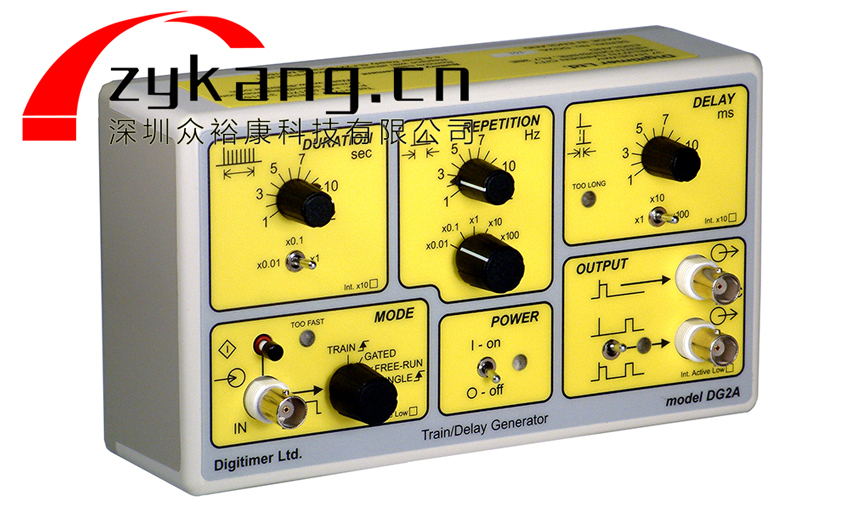

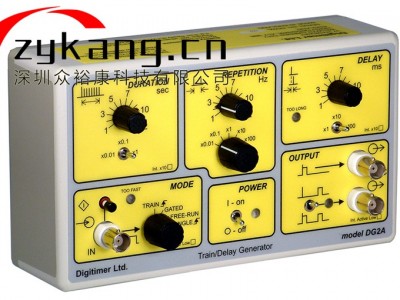

Digitimer DG2A脉冲发生器

Digitimer DG2A脉冲发生器,DG2A小型脉冲发生器是一款紧凑型、独立式、电池供电的仪器，可用于生成重复刺激所需的触发脉冲。它还具有 DELAY 控制功能，可用于通过产生延迟的第二脉冲来确定神经或轴突有效不应期 (ERP)。

这种小型独立式仪器单元作为频率发生器特别有用，可与我们的 DS2A、DS3 和 DS7A 隔离刺激器一起使用，这些刺激器具有自己的脉冲持续时间控制。

其前身 DG2 触发发生器的基本功能已得到扩展，允许生成脉冲序列以响应来自其他设备的输入信号。

模式

控制：四位旋转开关。此控件的移动将立即终止任何循环并将其保持在复位状态约 1 秒。如果意外选择了一个非常长的周期，这是一个有用的功能。

输入

连接器： BNC 插座电平
： TTL 高 (>1.5V)，TTL 低 (<0.8V)
极性：高电平有效 (GATE/TRAIN) 和正边沿 (SINGLE) 或低电平有效和负边沿通过内部跳线
内部跳线：启用“低电平有效”——允许输入在其有效阶段为低电平。

输出 - 同步

连接器： BNC 插座
信号：正向，200µs 脉冲，TTL 兼容脉冲（5V 幅度）。

输出 - OUT

连接器： BNC 插座
信号：正向，200µs 脉冲，TTL 兼容脉冲（5V 幅度）。
控制：仅选择延迟脉冲（向上）或同时选择同步和延迟脉冲。
指示灯：每个 OUT 输出脉冲闪烁的琥珀色 LED。
内部跳线：启用“低电平有效”——在其有效阶段提供低电平输出。前面板提供了一个复选框，用于在启用时使用防水笔进行标记。

力量

控制：开/关切换。OFF 已关闭。
消耗： <2mA
内部： PP3 – (IEC-6LR61) 样式。碱性
电池寿命：使用 Ever Ready 6LF22 或 Duracell MN1604 大约 250 小时

方面

尺寸：7.4 英寸 x 4.3 英寸 x 2.4 英寸 | 18.8cm x 11cm x 6cm
重量：  1.1 磅 | 490 克（装有电池）
