QRM-3DSR空间分辨率模体,QRM-3DSR分辨率模体


品牌: 德国QRM
型号: QRM-3DSR模体
全称: QRM-3DSR空间分辨率模体
简称: QRM-3DSR分辨率模体
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2022-09-26 09:29

公司基本资料信息
详细说明

  QRM-3DSR 3D空间分辨率模体,QRM-3DSR空间分辨率模体,3D 空间分辨率、切片灵敏度和线 MTF模体用于所有类型临床 X 射线应用中的准直、间距值和图像重建优化



3D空间分辨率模型

提供D100 兼容版本

评估平面内和轴向空间分辨率

在两个平面上提供多个孔图案

高对比度空间分辨率模型 (3D SR) 可视化准直、切片宽度、间距和图像重建算法的影响。测试图案由一系列具有不同间距的钻孔组成,提供了一个数量级的空间频率。使用螺旋/螺旋 CT 可以评估轴向图像和冠状重建。此外,可以通过单次扫描测试空间 3D 分辨率。

切片灵敏度模型

测量和评估螺旋 CT 体积扫描中的切片灵敏度

容纳 1 毫米直径和 25 微米薄的中心放置金板

Slice Sensitivity Phantom 旨在检查 CT 扫描仪在螺旋/螺旋扫描模式下的切片灵敏度。它包含一个 25 µm 厚的圆形区域金属箔,嵌入在一个均匀的组织等效塑料圆柱体中。使用重金属插件,可以评估 0.5 到 10 mm 之间的所有准直,并具有足够的图像对比度。也可以分析一系列轴向图像的高对比度插入物的最大 CT 数。

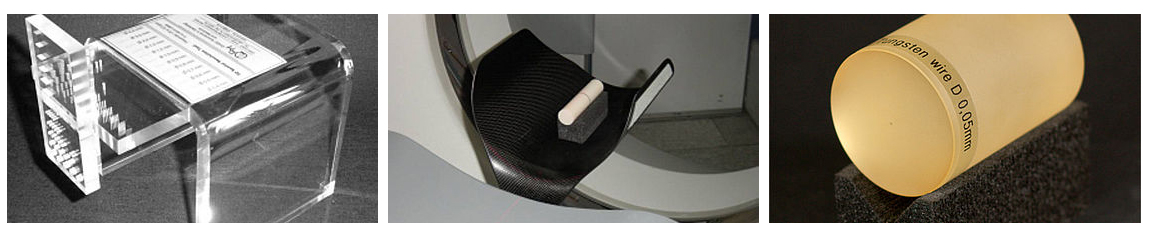

QRM-3DSR 3D空间分辨率模体,QRM-3DSR空间分辨率模体

电线 MTF模体

提供D100 兼容版本

评估任何 3D 的平面内空间分辨率

带 PSF 和 MTF 的 X 射线成像系统

可在“空气”或树脂中提供无电线

Wire MTF Phantom 基于一个圆柱体,该圆柱体包含一根或多根实心材料线材,平行于模型旋转轴对齐。

作为一种变体,两根导线中的一根可以稍微偏离中心放置,另一根在外围,以允许在两个不同位置估计平面内的图像质量。点扩展函数 (PSF) 和调制传递函数 (MTF) 可以很容易地研究。可以使用不同的线径以及模型内线的不同材料和位置。



3D 空间分辨率模型: 应用程序。120 kV 时为 130 HU

  带有测试图案的板尺寸

  50 毫米 x 100 毫米 x 10 毫米

模体高度 172 毫米

模型长度 190 毫米

重量 780 克

切片灵敏度模型

模型长度 100 毫米

体模直径 23 毫米

金属箔直径 1 毫米

金属箔厚度 0.025 毫米



电线 MTF模体

标准模型长度/直径 60 毫米 / 45 毫米

D100 体模长度/直径 100 毫米/100 毫米(适合胸部/腹部模型)

标准电线 钨,50 µm(可根据要求提供其他直径和材料)



QRM-3DSR 3D空间分辨率模体,QRM-3DSR空间分辨率模体

3DSR提供了机会

要优化准直,请选择俯仰值

并实现图像重建

全方位各向同性空间分辨率

临床应用的类型。

高对比度空间分辨率测试体模显示了准直、切片宽度、间距和图像重建算法的影响。

测试模式是一系列直径和间距从4.0 mm到0.4 mm不等的钻孔(表1),考虑到空间频率的数量级。

利用螺旋/螺旋CT,评估轴位图像和冠状位重建,可以通过单次扫描测试空间3D分辨率。

该表总结了测试模式的几何特性:圆柱形钻孔的直径、间距(两个钻孔之间的间距)以及由此产生的空间频率(单位:p/cm)。每行图案由五个孔组成。为了便于定位,在两条线附近设置了检查孔。





SAG: QRM-3DSR,QRM-3DSR空间分辨率模体,QRM空间分辨率模体,空间分辨率模体,3D空间分辨率模体,MTF模体,切片灵敏度模体
