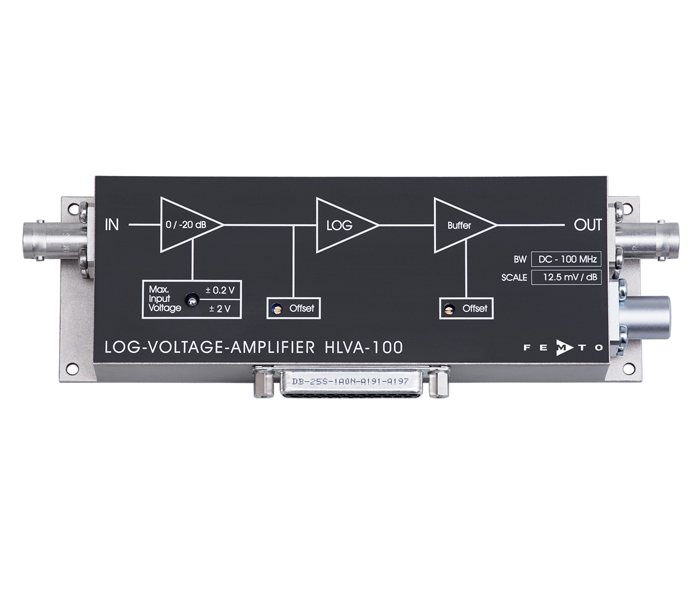

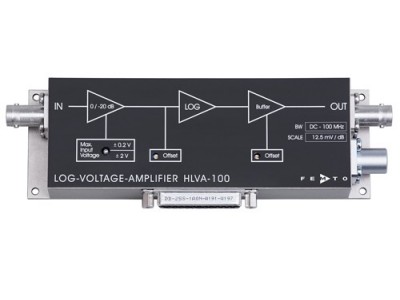

HLVA-100对数电压放大器，FEMTO HLVA-100电压放大器特征
高达 80 dB 的宽动态范围
直流耦合输入
可选择从 ±20 µV 到 ±200 mV 和从 ±200 µV 到 ±2 V 的测量范围
5 ns 上升/下降时间
2 nV/√Hz 输入噪声
通过光耦在设备上进行设置和远程控制
集成自动零点校正
HLVA-100对数电压放大器，FEMTO HLVA-100电压放大器描述
该器件具有高达 80 dB 的宽动态范围。由于直流耦合输入和仅 5 ns 的上升和下降时间，HLVA-100 非常适合测量具有高动态的快速脉冲。
输入噪声仅为 2 nV/√Hz。
偏移设置选项
可以使用以下 3 个设置选项：
通过设备上的微调电位器手动调节
远程调节，控制电压为 ±10 V
使用“基线校正循环”进行自动零点校正
HLVA-100对数电压放大器，FEMTO HLVA-100电压放大器应用
激光雷达系统
信号压缩
时间分辨脉冲和瞬态测量
质谱
粒子检测
HLVA-100对数电压放大器，FemTo HLVA-100电压放大器技术参数
型号 | HLVA-100电压放大器 | |
| 测量范围 | ±20 µV 至 ±200 mV 和 ±200 µV 至 ±2 V | |
| 动态范围 | 可切换 | |
| 缩放 | 12.5 mV/dB，250 mV/十年（@ 50 Ω 负载） | |
| 线性度 | ±1 dB（对于具有最小 20 ns 脉冲宽度的脉冲） | |
| 输入电压噪声 | 2nV/√Hz | |
| 输入电压漂移 | 0.6µV/°C | |
| 输入输出 | 50Ω，BNC | |
| 上升/下降时间 | 5ns @ 40dB | |
| 输出电压范围 | +50 至 +1075 mV typ. @ 50 Ω 负载 （当输出设置为 1 V 输入电压为 100 mV 时） | |
| 输出失调 电压范围 | ±500 mV，可通过偏移微调器进行调节 | |
| 基线校正 | 测量时间 | 30 µs（最小采样脉冲宽度） |
| 基线保持下降率 | 1 µV/s（典型值@25 °C） | |
| 环路截止频率 | 1.5kHz | |
| 电源电压 | ±15V, +100mA/-150mA typ., ±200mA 推荐 | |
| 控制界面 | 光耦合器保护数字输入，TTL/CMOS 兼容 | |
可通过微调器和外部控制电压调节偏移。通过 3 针 Lemo ®插座供电电压 ±15 V。包括一个合适的插头。PS-15 系列的匹配电源可选

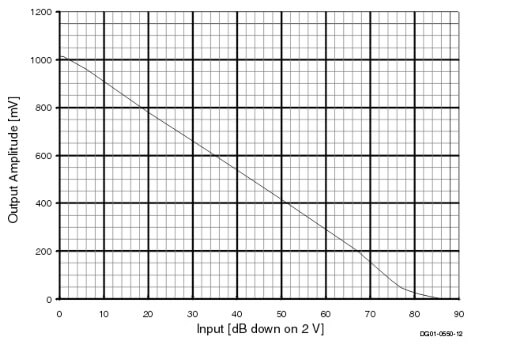

典型工作曲线
