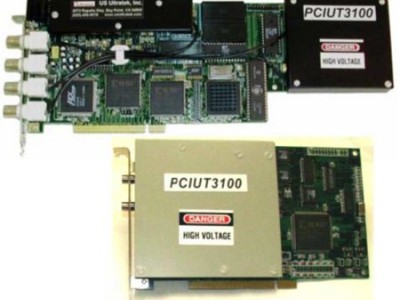

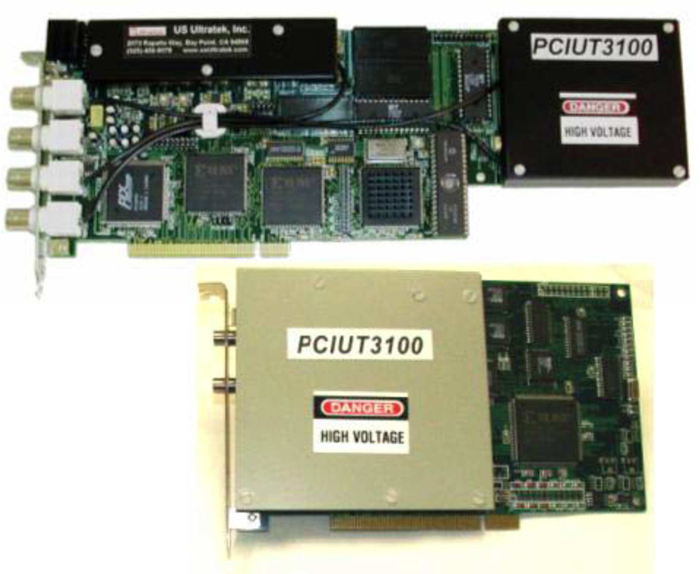

PCIUT3100超声波检测板/脉冲发生器/接收器

PCIUT3100超声波检测板，PCIUT3100脉冲发生器/接收器详细介绍：

PCIUT3100超声波检测板，PCIUT3100脉冲发生器/接收器是在单个 PCI 板上组合脉冲发生器/接收器和高速模数转换器。该板产生一个电脉冲，该电脉冲被传输到超声波换能器。换能器将电激发脉冲转换为超声波脉冲，然后传播到测试材料或耦合剂中。换能器还接收从接口反射回来的回波，并将超声波脉冲转换回电信号，然后由车载接收器和模数转换器处理。

这个过程完全可以由最终用户调整——可配置的属性包括：脉冲电压、脉冲宽度、阻尼、脉冲/回波或通过传输模式、接收器增益、直流偏移、低通滤波器、高通滤波器、整流、采样率、触发源——内部或外部，以及触发延迟。

可选附件包括数字输入和输出、外部时钟输入、同步输出、内存更新、距离幅度校正 (DAC)、最多两个额外的 14 位模数转换器、最多 3 个遭遇计数器和软件开发套件。

当与我们的 DT16G 16 通道脉冲发生器/接收器切换板结合使用时，PCIUT3100 成为一个多通道超声波检测和分析系统，最多可支持 256 个通道。还可以在一台计算机中安装多个 PCIUT3100 板卡，以开发能够同时发射多个换能器并采集数据的多通道超声系统。

PCIUT3100超声波检测板，PCIUT3100脉冲发生器/接收器特征：

•单板设计：单个 PCI 板上的脉冲发生器/接收器和 A/D 转换器

• 32 位 PCI 总线，提供超快的数据传输率

•用于各种定制应用的板载微处理器

•板载编码器计数器，具有可选的基于位置的数据采集功能

•每次 A 扫描的时间戳、XY 位置和 I/O 状态

• 256 通道自动定时和切换功能，与 DT16 板结合使用

•所有 256 个通道的距离幅度校正 (DAC)（可选）

•高达 100MSPS 的高速 A/D 转换，9 位分辨率

•用于存储多个 A 扫描的 FIFO 内存——最多 256 千个样本

•在数据采集期间关闭脉冲器以实现低噪声操作

•宽范围动态增益

•可调直流偏移

•包括适用于 Windows 2000/ XP/Win 7、8 和 10的示波器软件

•适用于 C/C++、Visual BASIC 和 LabView 的Windows 2000/ XP/Win 7、8 和 10软件开发套件

PCIUT3100超声波检测板，PCIUT3100脉冲发生器/接收器规格：

脉冲电压        -40V 至 -300V，256 级。可根据要求提供更高的电压。

脉冲宽度           50 ns 至 484ns，256 步 可根据要求提供可选的 15 ns。

阻尼                620Ω、340Ω、200Ω、160Ω、60Ω、55Ω、50Ω 或 47Ω

选择内部触发时，内部触发     10 Hz 至 5000 Hz，增量为 10 Hz。

接收器增益        0 dB 至 80 dB，增量为 0.1 dB。

直流偏移               -2.5V 至 +2.5V，增量为 5mV

低通滤波器     全部、48MHz、28MHz、18MHz、8.8MHz、7.5MHz、6.7MHz或5.9MHz

高通滤波器    4.8MHz、1.8MHz、0.8MHz 或 0.6MHz

波形              全整流、+ 半整流、- 半整流或 RF

采样率      100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz 和 1.5725MHz

传感器模式   单（脉冲/回波）或双（通过传输）

分辨率             8 位（0 到 255）

记忆                  16 公斤样品和可选的 256 公斤样品

波形长度   16 至 16382，4 个采样步长

触发源      外部、内部或软件

连接器          2 个 BNC（或可选的 LEMO 00）连接器：脉冲输出和接收器输入

触发后延迟 0 到 32764 个样本，分 2 个样本步骤

尺寸           12.5"x4.25" 不包括 BNC 和 PCI 边缘连接器

 附加选项   - BNC (LEMO 00) 外部触发连接器

                                - BNC (LEMO 00) 触发同步输出连接器

                                - 160 MHz 采样率

                                - 距离幅度校正

                                - 多达 3 个编码器计数器和连接器以及 16 个数字 I/O

                                - 两个额外的 14 位 A/D 转换器

                                - 256 KB 示例内存升级

                                - Windows 软件开发工具包

                                - 多通道控制选项

                                - 用于低至 20 kHz 的低频传感器的音调脉冲发生器

                                - 快速 FFT 传感器评估程序

PCIUT3100超声波检测板，PCIUT3100脉冲发生器/接收器订购选型表：

PCIUT3100M        多通道超声波脉冲/接收卡和100MHz A/D卡与DT8G和DT16G多通道脉冲/接收板配合使用

PCIUT3100T          单通道突发脉冲发生器/接收器和 100MHz ADC 卡

PCIUT3100            单通道超声波脉冲发生器/接收卡和 100MHz
