PIZEO EPA-104压电线性放大器EPA-104放大器

PIZEO EPA-104压电线性放大器，EPA-104放大器详细介绍：

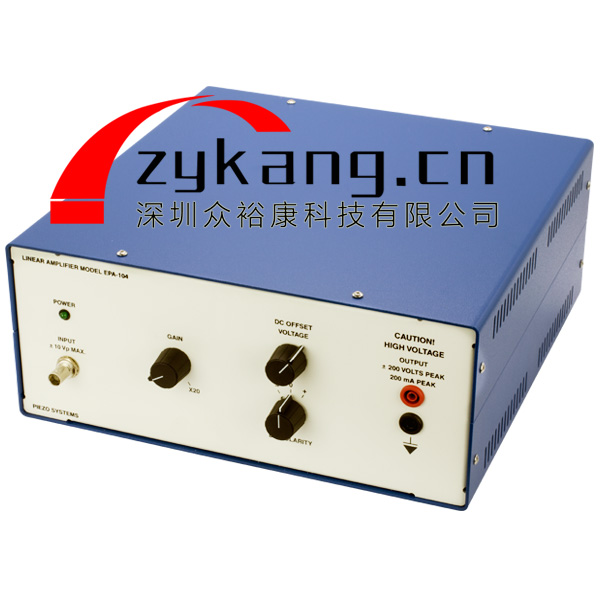

美国PIZEO EPA-104压电线性放大器，EPA-104放大器

PA-104 是一种高电压 (±200 Vp)、高电流 (±200 mA) 和高频（DC 至 250 KHz）放大器，旨在驱动更高的电容（低阻抗）负载，例如低电压堆栈，在中等频率；或较低的电容负载，例如高频下的超声波设备。

放大器静态驱动压电器件的能力取决于其电压能力和稳定性。其动态驱动压电设备的能力取决于执行器的电容、必须驱动的电压以及每秒必须充电和放电的次数。这些确定了放大器的电流、电压和频率要求。

PIZEO EPA-104压电线性放大器，EPA-104放大器特征

低电噪声、低失真： EPA-104 采用高品质Apex ®高压混合运算放大器制成，并采用高调节线性电源。它装在一个沉重的高导电铝制外壳中，可提供出色的屏蔽外部电磁干扰。

输入和输出保护：压电负载给电子驱动器带来了特殊的问题。Piezo Systems 放大器提供强大的输入和输出保护，以处理所有可能损坏放大器或执行器的短路、开启、关闭和负载产生的电压事件。

手动偏置控制（电压极性和 DC 偏移）：用于手动调整驱动电压以验证压电致动器静态运动、静态设置，或用于将 DC 偏置应用于动态驱动的压电致动器（例如压电堆栈）。

输入控制（通过到 BNC 输入连接器的模拟信号）：接受来自外部信号发生器、计算机控制器或从直流到额定频率的反馈网络的高达 ± 10 V 的信号波形。组合的交流加直流偏置电压可从零调整到额定电压。

EPA-104压电线性放大器估计压电致动器的电流要求

要估计压电致动器的峰值电流要求，请求解适当的方程：

I peak (以安培计) = 2 π f CV peak- (以正弦波驱动)

I peak (以安培计) = 4 f CV peak - (以三角波驱动)

I peak (以安培计) = C dV / dt - （用方波驱动）

其中 f 是以赫兹为单位的最大工作频率，C 是以法拉为单位的压电器件电容，dt 是方波上升时间，Vp 是最大峰值驱动电压。放大器必须能够提供 Vp、lp 和 f。


PIZEO EPA-104压电线性放大器，EPA-104放大器技术参数：

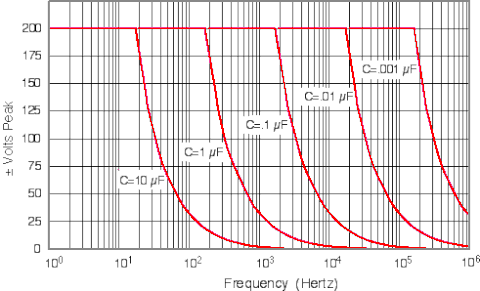

在峰值电流额定值与工作频率下输送到容性负载的峰值电压

规格	参数
稳态正弦波形， 温度=25°C
